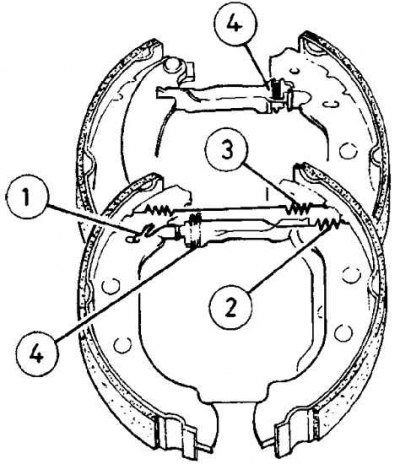

Местоположение на елементите за регулиране на спирачните накладки

1. Задържаща пружина на регулаторния болт; 2. Пружината на регулатора; 3. Горна възвратна пружина; 4. Регулиращ елемент
Внимание! Не забравяйте да смените всички накладки на една ос на превозното средство, дори ако една накладка е достигнала границата на износване. Ако подложките трябва да бъдат монтирани отново, маркирайте ги, преди да ги премахнете.
1. Свалете спирачния барабан.
2. Като използвате предпазни мерки и предпазни мерки, почистете всички следи от спирачен прах от спирачния барабан, спирачния щит и челюстите.
3. Измерете дебелината на спирачните накладки в няколко точки. Ако дори една накладка е износена до минималната дебелина в някоя област, сменете всичките 4 спирачни накладки.

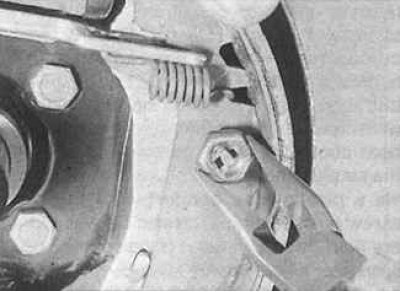

4. Маркирайте монтажната позиция на всички компоненти на задната спирачка. С помощта на клещи отстранете задържащата пружинна пластина на обувката, като натиснете пластината и я завъртите на 90°. Отстранете пружините и извадете фиксиращите щифтове.
5. Отстранете една спирачна челюст от опората на долната челюст и разкачете долната възвратна пружина.
6. Натиснете двете челюсти от спирачния цилиндър на колелото и ги извадете. Внимавайте да не повредите прашниците. Изключете кабела на ръчната спирачка от спирачната челюст. За да предотвратите изпадане на буталата от работещия спирачен цилиндър, закрепете буталата с подходящ ластик или тел.
7. Маркирайте местоположението на компонентите на регулатора на спирачната челюст, свалете лоста на задвижващия механизъм на ръчната спирачка и разкачете задържащата пружина на регулиращия болт отпред (по местоположение) спирачни накладки. Разкачете горната възвратна пружина, отделете предната спирачна челюст и възвратната пружина от задната спирачна челюст. Разкачете пружината, която закрепва регулатора към задната спирачна челюст (виж фиг. Местоположение на елементите за регулиране на спирачните накладки).
8. Сменете всички възвратни пружини, независимо от състоянието им.
9. Развийте болта, закрепващ регулатора към регулиращата лента, и проверете състоянието им. Обърнете специално внимание на резбите на регулиращия болт и ръбовете на регулиращото колело. Моля, обърнете внимание, че лявата и дясната лента за регулиране не са взаимозаменяеми. Болтовете за регулиране на дясното и лявото колело също не са взаимозаменяеми. Болтът за регулиране на лявото колело има лява резба, а болтът за регулиране на десния колело има дясна резба.
10. Проверете дали всички части в края на регулиращата щанга са правилно позиционирани, след което нанесете малко количество високотемпературна грес върху резбите на регулиращия болт. Навийте регулиращото колело върху регулиращия болт, докато има лека празнина между колелото и главата на болта. Поставете регулиращия болт в регулиращата щанга.
11. Монтирайте възвратната пружина отзад (по местоположение) спирачна челюст, така че по-късият край на пружината да се свърже с челюстта. Монтирайте регулиращата лента до края на пружината. Поставете регулиращата щанга в жлеба на задната спирачна челюст.
12. Монтирайте горната възвратна пружина върху задната спирачна челюст. Поставете другия край на пружината върху предната спирачна челюст и като я преместите, позиционирайте предната челюст така, че главата на регулиращия болт да се намира в жлеба. След това вкарайте куката на задържащата пружина в жлеба на предната спирачна челюст.
13. Повдигнете гумените предпазни маншети на спирачния цилиндър и проверете цилиндъра на колелото за течове на спирачна течност.

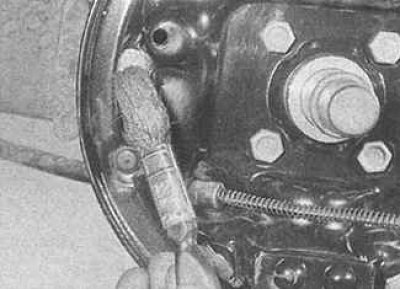

14. Почистете компонентите на задната спирачка. Нанесете лубрикант с висока точка на топене върху местата, където накладките контактуват със спирачния щит.
15. Проверете дали лостът на ръчната спирачка е разположен срещу ръба на челюстта на задната спирачка и отстранете гумената лента, закрепваща буталата в спирачния цилиндър.
16. Опънете спирачните челюсти и монтирайте горните им краища върху буталото на работния спирачен цилиндър. Свържете кабела на ръчната спирачка към лоста на ръчната спирачка, разположен на челюстта на задната спирачка. Монтирайте долната възвратна пружина върху двете спирачни челюсти, монтирайте долната част на спирачните челюсти върху опората на челюстта.
17. Когато премествате спирачните накладки, центрирайте ги по отношение на спирачния щит. Монтирайте щифтовете за закрепване на обувката, пружините и задържащата плоча на пружината.
18. С помощта на отвертка завъртете колелото на регулиращата щанга, за да разтворите спирачните челюсти, докато докоснат спирачния барабан.
19. Монтирайте спирачния барабан.
20. Сменете спирачните накладки на второто задно колело.
21. След като смените спирачните накладки, регулирайте разстоянието между тях и спирачния барабан, като натиснете педала на спирачката няколко пъти. При натискане на педала по време на нормална работа на лентата за настройка трябва да се чуят щраквания, издавани от лентата за настройка.
22. Проверете и, ако е необходимо, регулирайте ръчната спирачка.
23. Проверете нивото на спирачната течност в системата.
