Зняцце
1. Помпа ўзмацняльніка рулявога кіравання ўсталяваны на перадпакоі боку рухавіка.
2. Зніміце рамень прывада дапаможных агрэгатаў, як апісана ў адпаведнай частцы главы 1.
3. На пазнейшых мадэлях з дызельным рухавіком адпусціце чатыры пластмасавых фіксатара і зніміце верхняе вечка рухавіка.
4. На пазнейшых мадэлях з бензінавым рухавіком вывярніце ніт і зніміце цеплаахоўны экран з задняй часткі помпы ўзмацняльніка рулявога кіравання.
5. Адкруціце вечка заліўной гарлавіны бачка ўзмацняльніка рулявога кіравання і з дапамогай падыходнага шпрыца ці піпеткі адпампуйце гідраўлічную вадкасць з бачка.
Заўвага. Не адсмоктвайце гідраўлічную вадкасць ротам, бо яна атрутная.
6. Падкладзяце пад сілкавальны і зваротны трубаправоды помпы якая ўбірае рыззё для збору вынікаючай вадкасці і будзьце гатовыя да выцякання вадкасці.
7. Адкруціце гайку і вывярніце ніт мацавання сілкавальнага трубаправода да апорнага кранштэйна, размешчанага ці ў задняй частцы помпы, ці побач з вечкам галоўкі цыліндраў (малюнак 22.7, а, б).

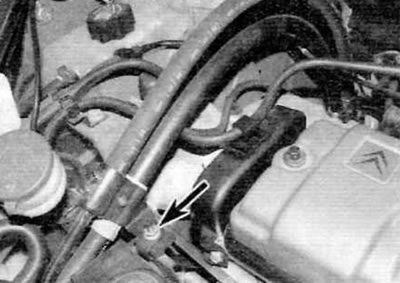

Малюнак 22.7, а. Мацаванне апорнага кранштэйна сілкавальнага трубаправода ўзмацняльніка рулявога кіравання (адзначана стрэлкай) на мадэлях з бензінавага рухавіка 1.4 л...

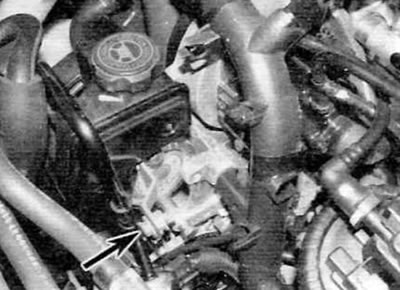

Малюнак 22.7, б....і на мадэлях з дызельным рухавіком 2.0 л (адзначана стрэлкай)
8. Адкруціце накидную гайку і адлучыце сілкавальны трубаправод ад верхняй часткі помпы. Ссуньце трубаправод у бок і падыходнай выявай заглушыце канец трубаправода і порт помпы, каб прадухіліць пранікненне бруду.
9. Адпусціце хамут і адлучыце зваротны шланг ад помпы. Калі ўсё яшчэ выкарыстоўваецца хамут абціскнога тыпу, перарэжце яго і выкіньце. Пры ўсталёўцы выкарыстоўвайце стандартны хамут з чарвячным (шрубавым) заціскам. Падыходным чынам заглушыце канец шланга і порт у помпе, каб прадухіліць пранікненне бруду.
10. Вывярніце задні ніт і два пярэдніх ніта і зніміце помпу з апорнага кранштэйна (малюнак 22.10, а, б). Доступ да пярэдніх нітаў можна атрымаць праз адтуліны ў шківе помпы.

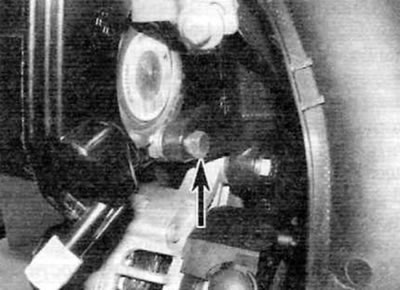

Малюнак 22.10, а. Задні ніт (адзначаны стрэлкай)...

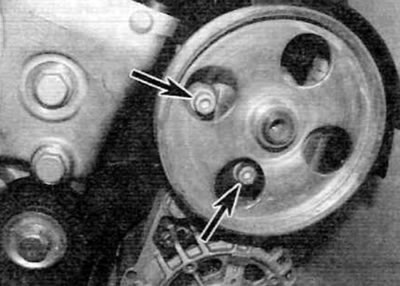

Малюнак 22.10, б....і пярэднія балты (адзначаны стрэлкамі) мацавання помпы ўзмацняльніка рулявога кіравання
Ўстаноўка
11. Выведзіце помпу ў штатнае становішча, укруціце ніты мацавання помпы і зацягніце іх загаданым высілкам.
12. Падлучыце сілкавальны трубаправод да помпы і надзейна зацягніце накидную гайку. Замацуйце трубаправод на апорным кранштэйне.
13. Падлучыце зваротны шланг да помпы і надзейна зацягніце які адпавядае хамут.
14. На пазнейшых мадэлях з дызельным рухавіком устанавіце крышку рухавіка.На пазнейшых мадэлях з бензінавым рухавіком устанавіце цеплаахоўны экран на заднюю частку помпы.
15. Усталюеце і нацягніце рамень прывада дапаможных агрэгатаў, як апісана ў раздзеле 1А ці 1Б, гледзячы што дастасавальна.
16. У заключэнне выдаліце паветра з гідраўлічнай сістэмы, як апісана ў параграфе 21.
