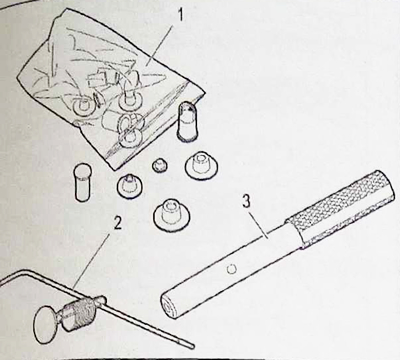

Препоръчителни аксесоари:
1 - комплект щепсели 0188.T;
2 - щифт за калибриране на двоен маховик 0188-T;
3 - калибриращ щифт за разпределителен вал 0188-T.
Предварителна операция
Премахване:
- задвижване на амортисьора;
- капак на батерията.
Изключете отрицателния полюс на акумулатора.
Повдигнете и поддържайте предната част на автомобила.
Премахване:
- звукоизолиращ щит под двигателя;
- преден десен калник.
Изключете, включете и преместете настрани с помощта на щепсели 1:
- тръба за подаване на гориво;
- тръба за връщане на гориво.
Подпрете и повдигнете двигателя. Отстранете фланеца и дясната стойка на двигателя.

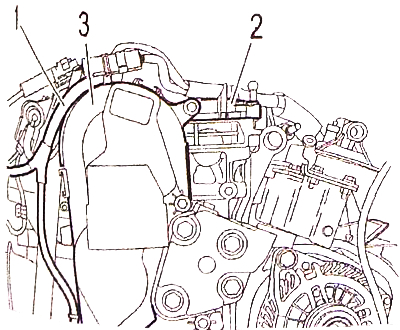

Преместете настрани кабелния сноп (1).
Премахване:
- датчик за положение на разпределителния вал;
- капак на цилиндровата глава на всмукателния разпределителен вал (2);
- болтове на горния капак на ангренажния ремък;
- горен капак на задвижващия механизъм (3).
Завъртете коляновия вал в посоката на нормално въртене.

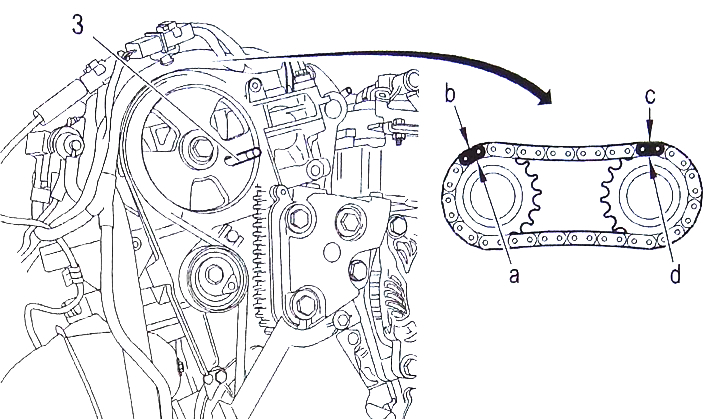

Подравнете черните маркировки "b" и "c" на веригата със зъбите "a" и "b" на задвижващите зъбни колела на разпределителния вал (не повече от 40 оборота на разпределителните валове).
Внимание. Ако не е възможно да подравните маркировките на веригата и задвижващите зъбни колела на разпределителния вал, първо калибрирайте задвижването на разпределителния вал (вижте "Премахване и монтиране на разпределителни валове").
Поправка:

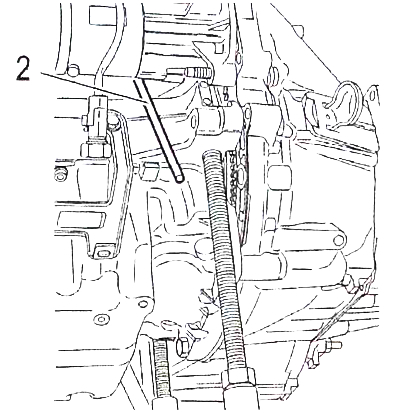

- колянов вал с помощта на инструмент 2;
- зъбно колело на разпределителния вал с помощта на инструмент 3.
Инсталирайте:
- капак на цилиндровата глава на всмукателния разпределителен вал (2);
- 19 монтажни болта;
- датчик за положение на разпределителния вал (без да затягате монтажния му болт).

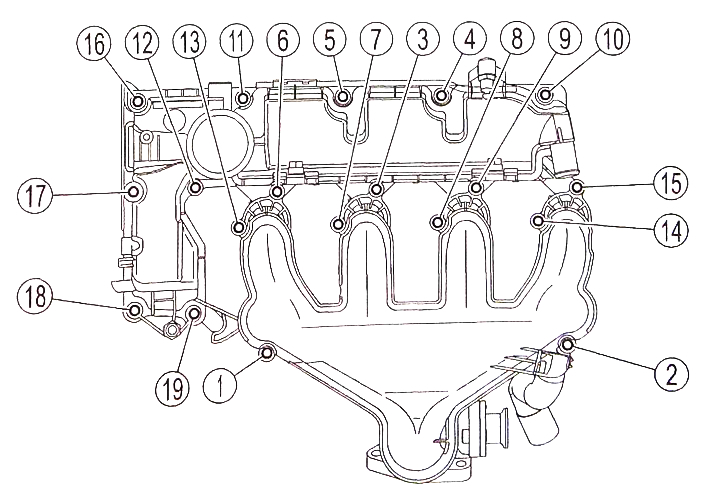

Затегнете 19 болта на капака на всмукателния клапан в показания ред.
Регулиране на сензора за ъгъл на разпределителния вал
Фиксирайте маховика на контролната точка с помощта на инструмент 2.

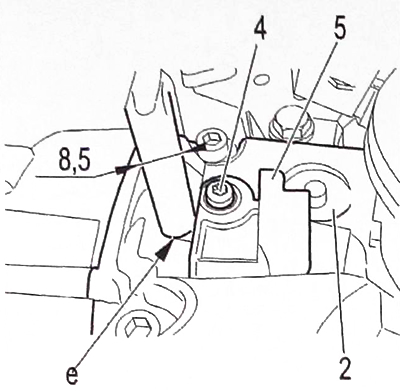

Сензор за многократна употреба: Поставете свредло с диаметър 8,5 mm в областта "e" между капака на главата над всмукателния разпределителен вал (2) и сензора за положение на разпределителния вал (5). Затегнете болта (4) до 20 Nm. Отстранете инструменти 2 и 3.
Нов сензор: Монтирайте сензора за положение на разпределителния вал (5) пред зъбния венец (зъбно колело на разпределителния вал). Затегнете болта (4) до 20 Nm. Отстранете инструменти 2 и 3.
Поставете горния капак на ангренажния ремък (3).
Инсталирайте кабелния сноп (1) на ново място.
Монтирайте правилната опора на двигателя и фланец.
Закрепете входящите и изходящите тръби за гориво.
Отстранете инструмента 1. Инсталирайте останалите части в обратен ред.
Спуснете колата върху колелата. Свържете отрицателния извод на акумулатора.
