1.9 литрови двигатели
Внимание! Всмукателният и изпускателният колектори са монтирани на едно и също уплътнение. Поради това се препоръчва да се свалят и двата колектора едновременно, за да може да се смени уплътнението.
Премахване
1. Изключете отрицателната клема на акумулатора.
2. Отстранете системата за всмукване на въздух от горната част на двигателя, прикрепена към всмукателния колектор.
3. Отстранете вакуумния маркуч, след което отстранете двата болта, закрепващи управляващата диафрагма към колектора. Преместете модула на диафрагмата настрани.
4. Повдигнете предната част на автомобила и го подпрете на стойки. Отстранете калника изпод двигателя.
5. Ако системата на всмукателния колектор не е била отстранена, разкачете входа от изхода на турбокомпресора. Покрийте отвора на турбокомпресора с чиста кърпа.
6. Отстранете двата болта, закрепващи EGR клапана към горната част на изпускателния колектор.
7. Развийте монтажните болтове на всмукателния колектор. Разхлабете, но не отстранявайте напълно централния монтажен болт на колектора, който се намира в жлеба на колектора.
8. Отстранете колектора от главата на цилиндъра.
Монтиране
1. Монтажът се извършва в ред, обратен на демонтаж.
2. Трябва да се вземат предвид следните точки:
- сменете уплътненията;
- затегнете всички болтове до определения въртящ момент;
- сменете уплътнението, когато монтирате EGR клапана;
- проверете дали всички маркучи и тръби са правилно монтирани и здраво закрепени.
2.1 литрови двигатели
Премахване на горната част
Внимание! Няма достатъчно място между изпускателния колектор и преградата на двигателното отделение, за да се премахне долната част на колектора на двигател, монтиран в превозно средство.

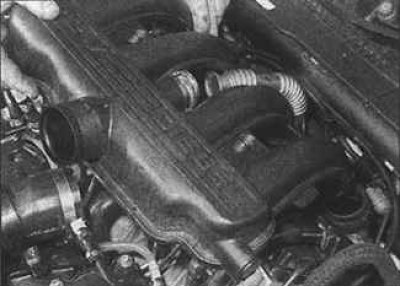

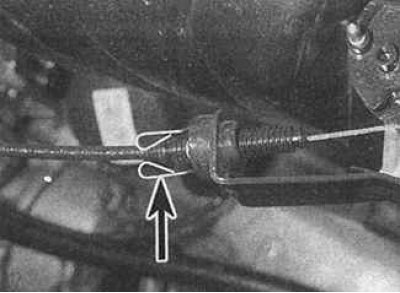

1. Разхлабете скобата (обозначен със стрелката) и отстранете тръбата от горната част на колектора.

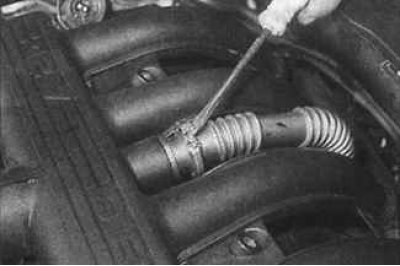

2. Отстранете винтовата скоба, закрепваща гъвкавата част на EGR тръбата към колектора.

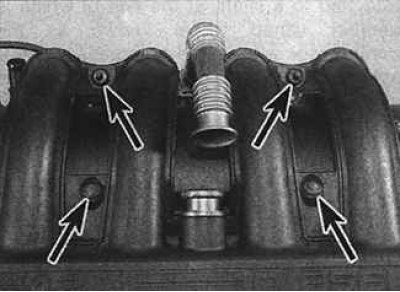

3. Развийте четирите болта (обозначени със стрелки) закопчалки.

4. Повдигнете горната част на колектора.

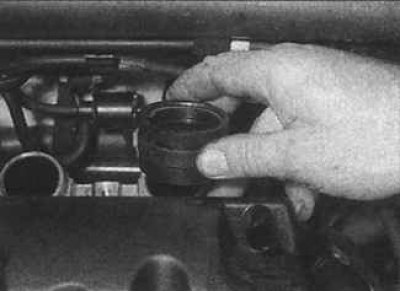

5. Отстранете четирите уплътнения, които свързват тръбите от дъното на колектора.
Монтиране
1. Монтажът се извършва в ред, обратен на демонтаж.
2. Сменете четирите гумени уплътнения, които свързват тръбите.
3. Затегнете всички болтове до определения въртящ момент.

4. Закрепете EGR тръбата с нова винтова скоба (обозначен със стрелката).
Премахване на долната част
1. Отстранете захранващия блок (двигател със скоростна кутия).
2. Отстранете горната част на колектора.

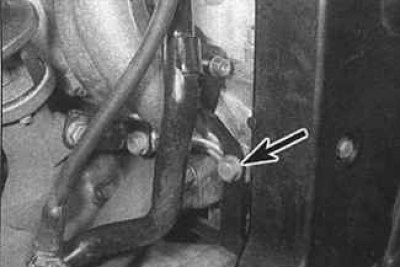

3. Развийте монтажните болтове (обозначени със стрелки) колектор, отбелязвайки позицията на закачалката за опора на тръбата от дясната страна на колектора.

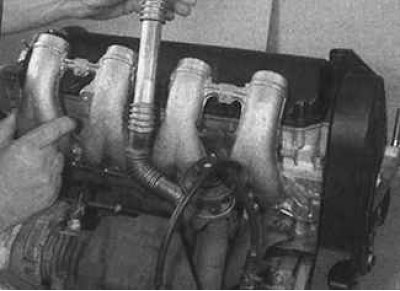

4. Отстранете колектора от главата на цилиндъра, като развиете EGR тръбата.
5. Свалете уплътнението на колектора.
Монтиране
1. Монтажът се извършва в ред, обратен на демонтаж.
2. Моля, вземете предвид следните точки:
- сменете уплътнението на колектора;
- затегнете болтовете до необходимия въртящ момент;
- монтирайте горната част на колектора;
- инсталирайте захранващия блок.
