Премахване
Модели с ръчна скоростна кутия
1. Свалете скоростната кутия и съединителя.
2. Осигурете маховика от завъртане, като монтирате заключващ щифт на зъбния венец на маховика.
3. Развийте болтовете и свалете маховика. Ако има водещ щифт, отстранете го и го съхранявайте заедно с маховика. Монтажните болтове на маховика винаги се сменят с нови.
Модели с автоматична скоростна кутия
4. Свалете скоростната кутия. Маркирайте позицията на преобразувателя на въртящия момент по отношение на маховика и разхлабете монтажните болтове на маховика.
5. Отстранете монтажните болтове на маховика заедно с преобразувателя на въртящия момент и две уплътнения. Моля, обърнете внимание, че уплътненията са с различна дебелина, като по-дебелото е от външната страна на преобразувателя на въртящия момент.
6. Отстранете маховика от коляновия вал. Ако има водещ щифт, отстранете го и го съхранявайте заедно с маховика.
Преглед
1. При модели с ръчна скоростна кутия проверете маховика за износване от страната на съединителя и състоянието на зъбите на зъбния венец. Когато зъбният венец се износи, маховикът трябва да се смени, т.к Зъбният пръстен не се доставя отделно.
2. При модели с автоматична трансмисия проверете състоянието на задвижването на преобразувателя на въртящия момент и зъбния венец.
Монтиране
Модели с ръчна скоростна кутия
1. Почистете свързващите повърхности на маховика и коляновия вал. Отстранете останалия уплътнител от резбите на коляновия вал с помощта на кран.
2. Ако се използват нови болтове, които не са покрити с уплътнител, нанесете уплътнител върху резбовата част на болтовете преди монтажа.
3. Инсталирайте водещия щифт в гнездото и монтирайте маховика, като подравните отворите в маховика с водещия щифт.

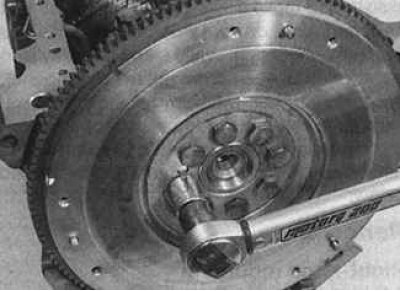

4. Осигурете маховика от завъртане и завийте монтажните болтове.
5. Монтирайте съединителя и отстранете заключващия щифт на маховика. Монтирайте скоростната кутия.
Модели с автоматична скоростна кутия
6. Почистете свързващите повърхности на маховика и коляновия вал. Отстранете останалия уплътнител от резбите на коляновия вал с помощта на кран. Ако се използват нови болтове, които не са покрити с уплътнител, нанесете уплътнител върху резбовата част на болтовете преди монтажа.
7. Инсталирайте водещия щифт в гнездото и монтирайте маховика, като подравните отворите в маховика с водещия щифт.
8. Монтирайте задвижването на преобразувателя на въртящия момент с по-тънкото уплътнение, разположено в задната част на задвижването, и по-дебелото уплътнение от външната страна. Подравнете го с маркировките, направени по време на отстраняването.
9. Инсталирайте нови монтажни болтове и ги затегнете до определения въртящ момент.
10. Отстранете фиксиращия щифт на маховика и монтирайте скоростната кутия.
