Премахване
1. Отстранете разпределителния вал и тласъците.
2. Отстранете всмукателния и изпускателния колектор.
3. Отстранете ролката на горивната помпа за високо налягане.

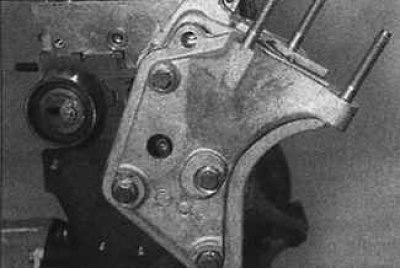

4. Отстранете болтовете и отстранете стойката на двигателя от предната част на двигателя.
5. Отстранете останалите електрически кабели, маркучите и техните опорни елементи, свързани с главата на цилиндъра.
6. Постепенно и последователно развийте монтажните болтове на главата на цилиндъра в ред, обратен на показания на фиг. Последователност на затягане на болтовете на цилиндровата глава. Отстранете болтовете заедно с шайбите.
7. Отделете главата на цилиндъра от блока на цилиндъра, като използвате два метални пръта с краища, огънати на 90° и монтирани в отвора за болтовете за закрепване на главата.
8. Извадете главата на цилиндъра от блока и отстранете уплътнението.
Подготовка за монтаж
1. Почистете свързващите повърхности на главата на цилиндъра и блока на цилиндъра.
2. Проверете състоянието на съединителните повърхности на главата на цилиндъра и блока на цилиндъра за следи, драскотини и други повреди. Ако дефектите не са дълбоки, отстранете ги чрез смилане, в противен случай частта трябва да се смени.
3. Изберете уплътнение с необходимата дебелина. Използвайте само нови болтове на цилиндровата глава.
Монтиране
1. Избършете добре контактните повърхности на главата на цилиндъра и блока на цилиндъра. Проверете дали двата водещи щифта са в гнездата си в цилиндровия блок.

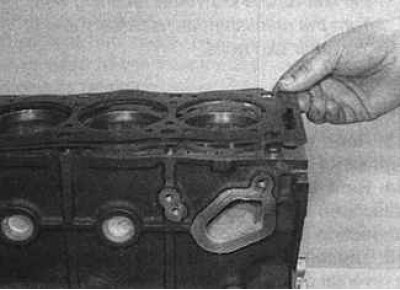

2. Поставете ново уплътнение на главата на цилиндъра върху цилиндровия блок.

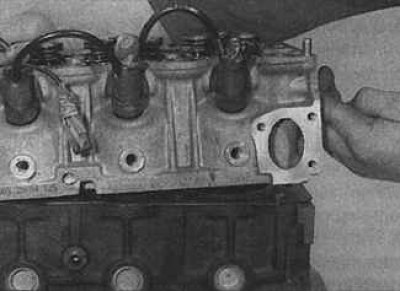

3. Монтирайте главата на цилиндъра върху цилиндровия блок.

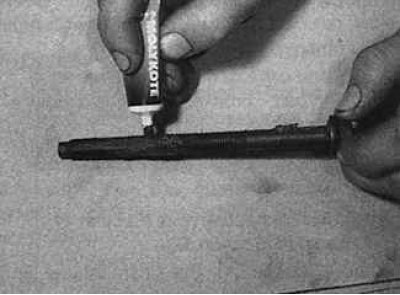

4. Смажете частта с резба и задната част на главите на болтовете на цилиндровата глава с Molykote Rapid Plus или друг висококачествен материал.
5. Внимателно поставете всеки болт в неговия отвор и го затегнете с ръка.

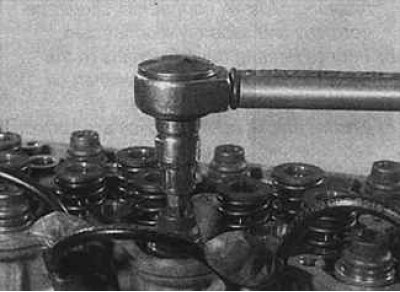

6. Постепенно и в посочената последователност (виж фиг. Последователност на затягане на болтовете на цилиндровата глава) затегнете монтажните болтове на главата на цилиндъра до необходимия въртящ момент.

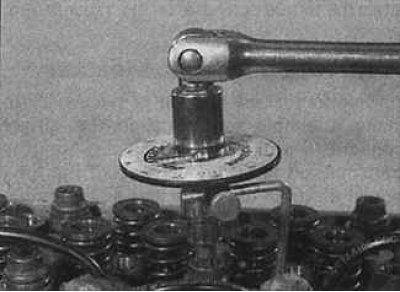

7. С помощта на специалния шаблон затегнете отново болтовете до необходимия ъгъл.
8. Останалите стъпки за инсталиране се извършват в реда, обратен на премахването.
9. След като монтирате двигателя в автомобила, стартирайте двигателя и го загрейте, докато охлаждащият вентилатор се включи поне два пъти. Изключете двигателя и го охладете за 3,5 часа. След това свалете капака на главата на цилиндъра, облекчете остатъчното налягане в охладителната система, като премахнете капачката на разширителния съд и затегнете монтажните болтове на главата на цилиндъра, както следва.
10. Постепенно и в последователността, показана на фиг. Последователност на затягане на болтовете на цилиндровата глава, разхлабете всеки монтажен болт един по един, затегнете всеки болт до необходимия въртящ момент и го завъртете до необходимия ъгъл.
11. Поставете капака на главата на цилиндъра и капачката на разширителния резервоар за охлаждащата течност.
