Змест: Зняцце 🠇 Ўстаноўка 🠇
Неабходныя прылады і прылады паказаны на ілюстрацыі 6.0.

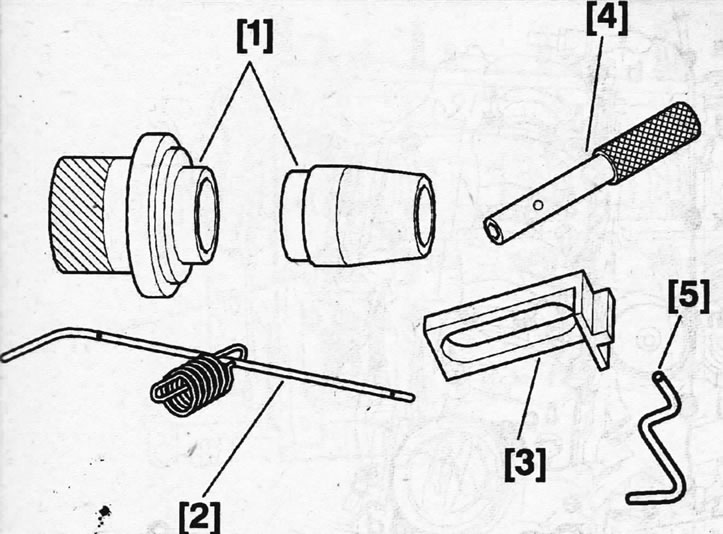

6.0. Інструменты і прыстасаванні, неабходныя пры зняцці і ўстаноўцы размеркавальных валаў 1 - камплект аправак для ўсталёўкі сальнікаў; 2 - упарты валік для фіксацыі махавік рухавіка DW12TED4; 3 - чаравік для фіксацыі махавік; 4 - упарты валік для фіксацыі размеркавальнага вала; 5 - упарты валік для фіксацыі каленчатага вала
Зняцце
1. Зніміце паветраны фільтр, адлучыўшы ад впускного калектара які падае паветравод.
2. Адлучыце шланг вентыляцыі картэра і зніміце кранштэйны фільтра салона, а таксама механізм ачышчальніка ветравога шкла.
3. Зніміце ручайковы рамень прывада дапаможных агрэгатаў, гл. адпаведны раздзел.
4. Зніміце ахоўнае вечка прывада газаразмеркавальнага механізму і зубчасты рамень, гл. адпаведны раздзел.
5. Аўтамабілі з рухавіком DW12TED4. Выкруціце датчык становішча каленчатага вала і застопарыце вал упорам 2 (гл. ілюстрацыю).

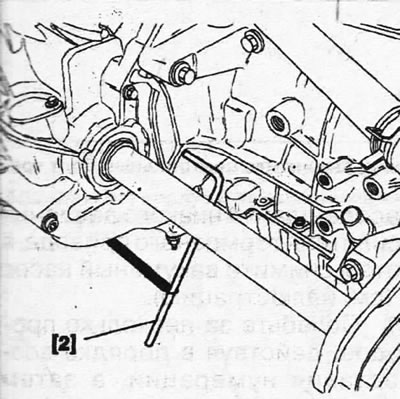

6.5. Выкруціце датчык становішча каленчатага вала і застопарыце вал упорам 2. Аўтамабілі з рухавіком DW12TED4
6. Аўтамабілі з рухавіком DW10ATED4. Выкруціце датчык становішча каленчатага вала і застопарыце вал упорам 5 (гл. ілюстрацыю).

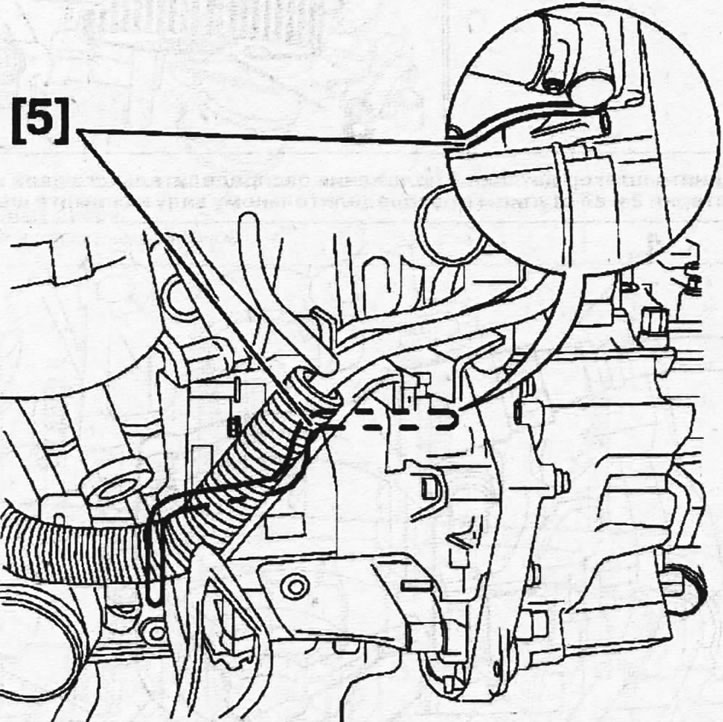

6.6. Выкруціце датчык становішча каленчатага вала і застопарыце вал упорам 5. Аўтамабілі з рухавіком DW10ATED4
7. Адлучыце паліваправоды высокага ціску і зніміце паліўныя фарсункі разам з трымальнікамі, гл. адпаведны раздзел.
8. Адлучыце штэкер датчыка 1 становішча размеркавальнага вала і зніміце датчык, выкруціце цэнтральны ніт мацавання шасцярні 2 і яе ступіцы да размеркавальнага вала і зніміце шасцярню (гл. ілюстрацыю).

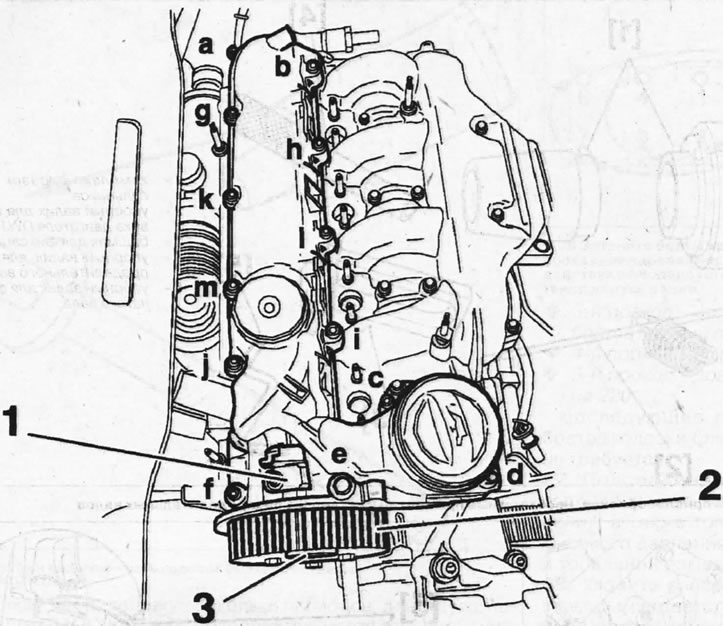

6.8. Адлучыце штэкер датчыка 1 становішчы размеркавальнага вала і зніміце датчык, выкруціце цэнтральны ніт мацавання шасцярні 2 і яе ступицы да размеркавальнага вала і зніміце шасцярню
9. Выкруціце, дзейнічаючы ў алфавітным парадку, балты мацавання вечка галоўкі блока цыліндраў і зніміце вечка (гл. ілюстрацыю 6.8).
10. Адлучыце ад вакуумнай помпы шланг 4 нізкага ціску ўзмацняльніка тармазнога прывада, а затым зніміце вакуумную помпу 5 (гл. ілюстрацыю).

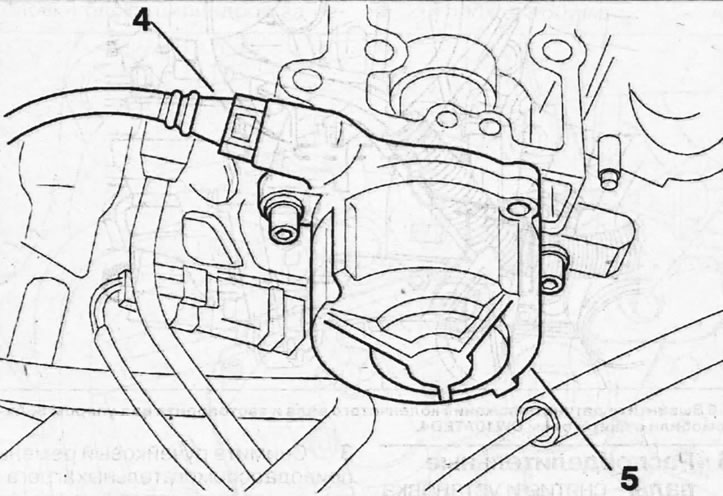

6.10. Адлучыце ад вакуумнай помпы шланг 4 нізкага ціску ўзмацняльніка тармазнога прывада, а затым зніміце вакуумную помпу 5
11. Прыслабце за некалькі праходаў, дзейнічаючы ў парадку ўзрастання нумарацыі, а задумы, выкруціце дваццаць восем нітаў мацавання корпуса 6 падшыпнікаў размеркавальных валаў (гл. ілюстрацыю 6.12).
12. Зніміце корпус 6 падшыпнікаў размеркавальных валаў, (гл. ілюстрацыю).

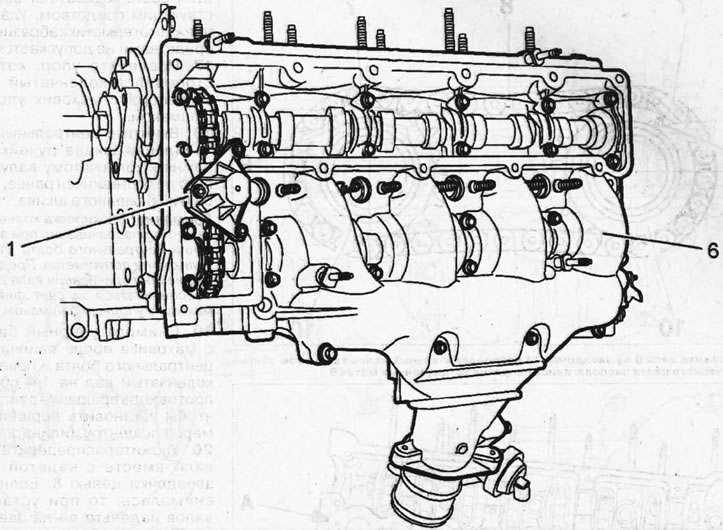

6.12. Зніміце корпус 6 падшыпнікаў размеркавальных валаў 1- нацягвальнік ланцуга прывада размеркавальнага вала впускных клапанаў
13. Зніміце нацягвальнік 1 ланцугі прывада размеркавальнага вала впускных клапанаў.
14. Зніміце з размеркавальнага вала выпускных клапанаў ступіцу 1, выкруціўшы цэнтральны ніт мацавання, калі ступица не была знята разам з шасцярнёй (гл. ілюстрацыю).

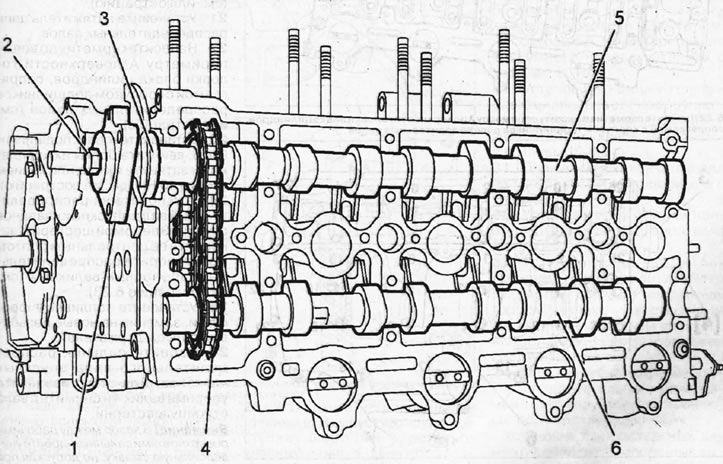

6.14. Зніміце з размеркавальнага вала выпускных клапанаў ступіцу 1, выкруціўшы цэнтральны ніт мацавання
15. Зніміце сальнік 3, затым адначасова выміце абодва размеркавальных вала 5 і 6 разам з ланцугом 4 (гл. ілюстрацыю 6.14).
Ўстаноўка
16. Пачысціце спалучаныя паверхні галоўкі боку цыліндраў і карпусы падшыпнікаў ад рэштак ранейшай ушчыльняльнай масы. Для чысткі рэкамендуецца скарыстацца які адпавядае сродкам. Выдаленне ранейшага герметыка абразіўнымі сродкамі не дапушчаецца.
17. Выміце ўпор, якім стопарыўся каленчаты вал і застопарыце махавік упартым чаравікам.
18. Укруціце цэнтральны ніт мацавання шківа раўчукавага рамяня да каленчатага вала, калі ніт не быў ушрубаваны раней, пасля зняцця рамення шківа.
Увага! Блакаванне каленчатага вала ад проворачивания пры ўшрубоўванні цэнтральнага ніта зацятым валікам не дапушчаецца. Прадухіленне проворачивания вала павінна забяспечвацца за рахунак фіксацыі махавіка зацятым чаравікам.
19. Зніміце зацяты чаравік з махавіка пасля ўшрубоўвання цэнтральнага ніта і звярніце каленчаты вал на 1/4 абарачэння супраць ходу кручэння рухавіка, каб усталяваць поршні прыкладна па цэнтры цыліндраў.
20. Абкладзеце размеркавальныя валы разам з надзетым на іх зорачкі ланцугом 8. Калі ланцуг здымалася, то пры ўсталёўцы валаў надзеньце яе на зорачкі 10 так, каб звёны ланцуга 7 чорнага колеру размяшчаліся насупраць усталявальных пазнак 9 (гл. ілюстрацыю).

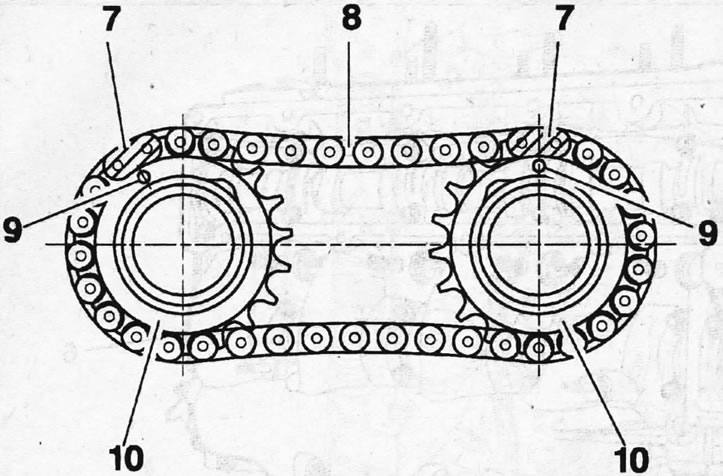

6.20. Абкладзеце ланцуг 8 на зорачкі 10 размеркавальных валаў так, каб звёны ланцуга 7 чорнага колеру размяшчаліся насупраць усталявальных пазнак 9
21. Устанавіце нацягвальнік ланцуга размеркавальных валаў.
22. Вырабіце герметык па ўсім перыметры А паверхні галоўкі блока цыліндраў, спалучанай з корпусам падшыпнікаў размеркавальных валаў (гл. ілюстрацыю).

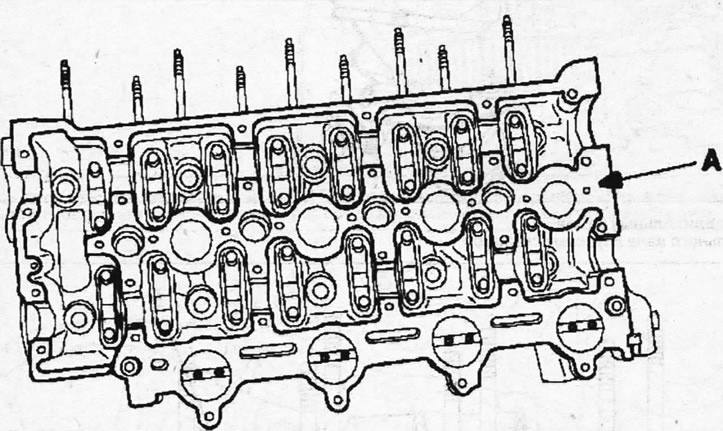

6.22. Вырабіце герметык па ўсім перыметры А паверхні галоўкі блока цыліндраў, спалучанай з корпусам падшыпнікаў размеркавальных валаў
23. Усталюйце корпус падшыпнікаў 6, укруціце балты іх мацавання і зацягніце іх з дадаткам намаганні 10 Нм (гл. ілюстрацыю).

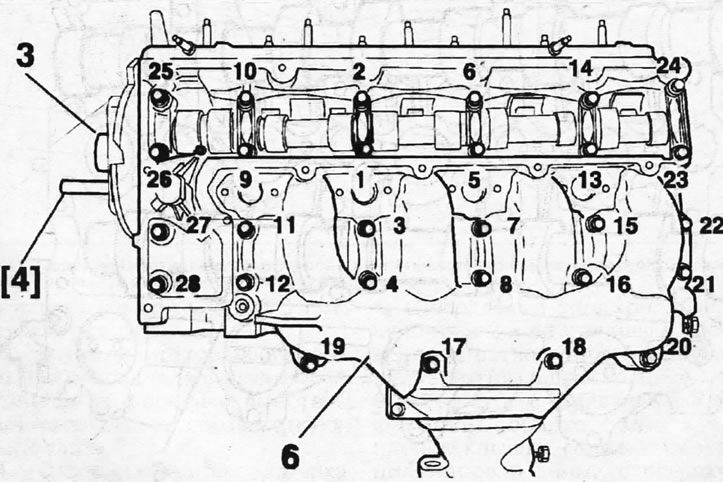

6.23. Усталюеце корпус падшыпнікаў 6, укруціце ніты іх мацавання і зацягніце іх з дадаткам высілка 10 Нм
24. Усталюеце на размеркавальны вал выпускных клапанаў калодку 3 вядзёнай шасцярні, замацуеце яе цэнтральным нітам і застопарыце размеркавальны вал упартым валікам 4 (гл. ілюстрацыю 6.23).
25. Усталюеце паліўныя фарсункі, замяніўшы на новыя разьбовыя пальцы трымальнікаў.
26. Набіце сальнік размеркавальнага вала впускных клапанаў. Для гэтага выміце ўпарты валік 4 і зніміце з вала ступицу шасцярні.
Увага! У зазор паміж працоўнымі паверхнямі сальніка набіце ўніверсальную змазку, не дапушчаючы пры гэтым трапленні змазкі на вонкавую паверхню сальніка.
27. Надзеньце новы сальнік дапамогай дапаможнай утулкі на выступ апраўкі 1 і запрасуйце яго на пасадачнае месца, падпальваючы апраўку цэнтральным нітам шасцярні (гл. ілюстрацыю).

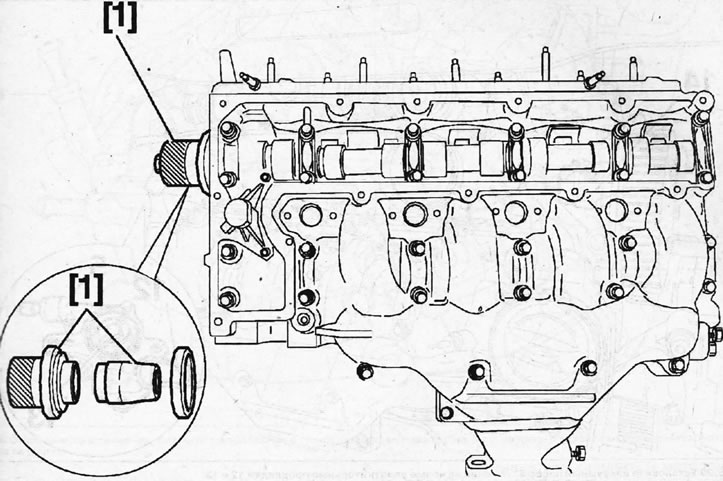

6.27. Надзеньце новы сальнік з дапамогай дапаможнай утулкі на выступ апраўкі 1 і запрасуйце яго на пасадачнае месца, падціскаючы апраўку цэнтральным нітам шасцярні
28. Усталюйце на размеркавальны вал выпускных клапанаў ступіцу шасцярні 3, устаўце ўпарты валік 4, шрубуйце і зацягніце ніт 11 з дадаткам намаганні 43 Нм (гл. ілюстрацыю).

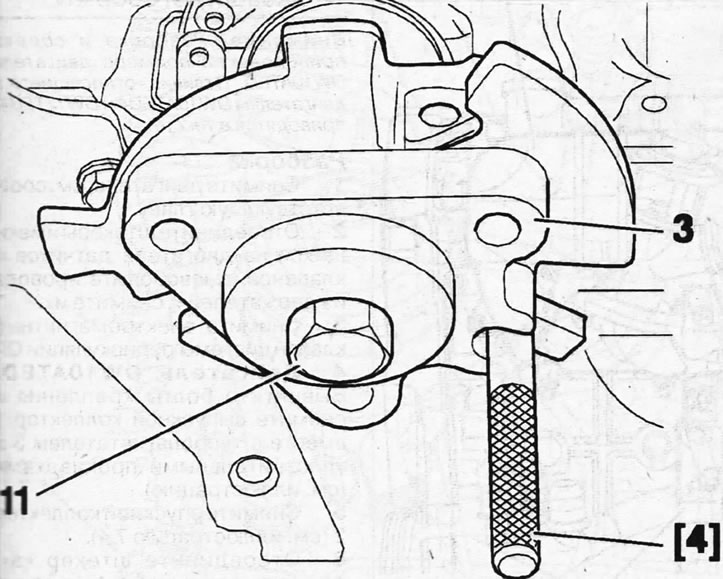

6.28. Усталюеце на размеркавальны вал выпускных клапанаў ступіцу шасцярні 1 устаўце ўпарты валік 4, укруціце і зацягніце ніт 11
29. Усталюйце вакуумную помпу 5, замяніўшы на новыя ўшчыльняльныя пракладкі 12 і 13 (гл. ілюстрацыю). Ніты мацавання вакуумнай помпы зацягніце з высілкам 20 Нм.

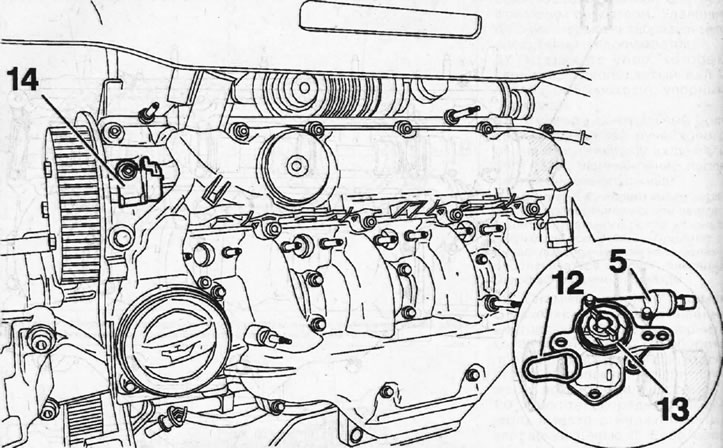

6.29. Усталюеце вакуумную помпу 5, замяніўшы на новыя ўшчыльняльныя пракладкі 12 і 13
30. Усталюеце вечка галоўкі блока цыліндраў з яе новую ўшчыльняльную пракладку, укруціце і зацягніце ніты мацавання вечка з высілкам 10 Нм.
31. Правярніце каленчаты вал на 1/4 абарачэння і застопарыце яго ўпорам.
32. Усталюеце на ступіцу шасцярню размеркавальнага вала выпускных клапанаў.
33. Усталюйце датчык 14 становішча размеркавальнага вала і адрэгулюйце зазор паміж тарцом датчыка і шасцярэнькай на размеркавальным вале (гл. ілюстрацыю 6.29). Зазор павінен складаць 1,2 мм.
34. Абкладзеце зубчасты рамень газаразмеркавальнага механізму і адрэгулюйце яго нацяжэнне, гл. адпаведны раздзел.
Ўстаноўка ўсіх астатніх дэмантаваных кампанентаў выконваецца ў паслядоўнасці, зваротнай зняццю.
