Szinte minden modellnek saját generátorszíj-elvezetési mintázata van. A dízelmotorok úgynevezett dinamikus generátorszíj-feszítővel vannak felszerelve. Mint már említettük, a generátorszíj megfelelő feszítéséhez speciális eszközre van szükség.
Minden autó
1. Válassza le a földelővezeték (-) csatlakozóját.
2. Helyezze a jármű elejét emelőbakokra, és vegye le a motorvédőt, hogy hozzáférjen a releváns alkatrészekhez.
3. Szerelje le a jobb oldali kereket.
1,8 és 2,0 literes benzinmotorral szerelt autók (8 szelep)
Ebben az esetben két lehetőség lehet a szalagvezetésre. Az egyik lehetőség, amikor az autó légkondicionálóval van felszerelve, a második pedig légkondicionáló nélkül. A légkondicionálóval felszerelt autó generátorszíjának eltávolítása munkaigényesebb.
Légkondicionáló nélküli autók
4. Lazítsa meg az 1-es és 4-es csavarokat, majd húzza meg az 5-ös csavart ütközésig. Ennek eredményeként a 2-es feszítőgörgő felfelé mozdul, a szíjfeszesség gyengül, és eltávolítható (lásd az ábrát).
3.4 A generátor hajtószíjának helye XU benzinmotorral felszerelt járműben (8 szelep) légkondicionáló nélkül. 1,8 és 2,0 literes motorok turbófeltöltővel és anélkül.
1 - szíjfeszítő görgő csavarja
2 - szíjfeszítő görgő
3 - hajtószíj (minden egység)
4 - szíjfeszítő görgő rögzítőcsavarja
5 - szíjfeszesség-állító csavar
6 - generátor szíjtárcsa
7 - főtengely-szíjtárcsa
8 - szervokormány-szivattyú szíjtárcsa
Légkondicionált autók
A fenti lépéseket követve hozzáférhet az övhöz.
6. Mozgassa el az 5-ös feszítőt a 4-es szíjtól. A szíjfeszítőnek van egy 3/8 hüvelykes furata, amelybe a dugókulcskészletből származó négyszögletes kulcsot kell behelyezni. Miután a görgőt eltávolította a szíjról, helyezzen egy 4 mm-es dugókulcsot az "a" lyukba, hogy a feszítőt ebben a helyzetben tartsa.
7. Csavarja ki a 3-as csavarokat és vegye le a feszítőt. Most már leveheti magát az övet 4 (lásd az ábrát)

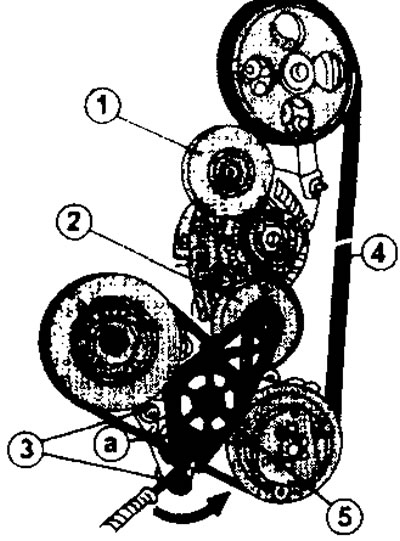

3.7 A generátor hajtószíjának helye XU benzinmotorral felszerelt járműben (8 szelep) légkondicionálóval. 1,8 és 2,0 literes motorok turbófeltöltővel és anélkül. Egy 4 mm-es dugókulcsot helyezünk az "a" lyukba.
1 - vezetőgörgő
2 - vezetőgörgő
3 - szíjfeszítő csavarok
4 - hajtószíj
5 - szíjfeszítő
16 szelepes motorral felszerelt autók
Ha a jármű légkondicionálóval van felszerelve, akkor a generátorszíjat a fent leírtak szerint kell eltávolítani. Légkondicionáló nélküli autóknál a generátorszíj eltávolítása másképp történik.
8. Lazítsa meg mindkét csavart 1, és fordítsa el az állítócsavart 2, hogy a szíj feszessége enyhüljön és levehető legyen.
(Eredeti publikáció a weboldalon: Peugeotbook.ru)
9. Győződjön meg arról, hogy a 3-as és 4-es vezetőgörgők szabadon mozognak, és nincs holtjáték (lásd az ábrát)
3.9 A generátorszíj helye 15 szelepes motornál légkondicionáló nélkül.
1 - rögzítőcsavarok. Meghúzási nyomaték 20 Nm
2 - beállító csavar
3 - vezetőgörgő
4 - vezetőgörgő
5 - főtengely-szíjtárcsa
6 - generátorszíj
7 - eszköz az öv feszességének mérésére
Dízelüzemű járművek
Mivel a dízelmotorok dinamikus szíjfeszítővel rendelkeznek, a generátorszíj eltávolítása és cseréje meglehetősen bonyolult folyamat. A feszítőt rögzíteni kell. Szüksége lesz egy 1/2 hüvelykes négyszögletes dugókulcsra is a készletből és egy 7 mm-es négyszögletes villáskulcsra. Ha a jármű nincs felszerelve légkondicionálóval, a szíjvezetés megegyezik a 3.4. ábrán láthatóval.
10. Lazítsa meg az 1-es és 4-es csavarokat, majd húzza meg az 5-ös csavart ütközésig. Ennek eredményeként a 2-es feszítőgörgő felfelé mozdul, a szíjfeszesség gyengül, és eltávolítható (lásd a 3.4. ábrát).
Légkondicionált autók
11. Lazítsa meg a generátorszíj dinamikus feszítőjének 5. excenterének közepén található 4. számú csavart (lásd az ábrát).
3.11 A generátorszíj leszerelése és felszerelése. Dízelmotoros autó klímával.
1 - tetraéder
2 - feszítőrúd a feszítő elforgatásához
3 - vezetőgörgő
4-es csavar. Meghúzási nyomaték 50 Nm
5 - Vezetőgörgő
6 - lyuk a feszítő rögzítéséhez

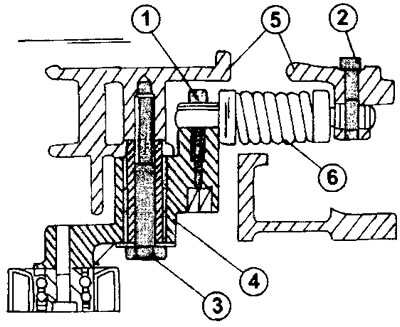

3.11a Dinamikus generátor szíjfeszítő a szakaszban
1 - csavar. Meghúzási nyomaték 22 Nm
2 - csavar. Meghúzási nyomaték 22 Nm
3 - csavar. Meghúzási nyomaték 95 Nm
4 - dinamikus feszítőgörgő
5 - generátor felfüggesztése
6 - dinamikus feszítő
12. Mozgassa az 5. görgőt oldalra úgy, hogy a feszítő forgatására szolgáló rúd behelyezhető legyen a 6. lyukba, amely egybeesik a generátor felfüggesztésén lévő lyukkal. A görgő oldalra mozgatásához 7 mm-es négyszögletes villáskulcsra van szüksége (lásd a 3.11. ábrát).
13. Vegye le a szíjat az összes szíjtárcsáról és görgőről.
Megjegyzés: Ha a generátor szíja elszakadt, akkor is oldalra kell mozgatni a dinamikus feszítőt az eltávolításához. Tekintettel arra, hogy az öv cseréje ebben az esetben bizonyos bonyolultságot igényel, javasoljuk, hogy ezt a munkát egy műhelyre bízza.
