Obsah: Odstránenie 🠇 Inštalácia 🠇
Odstránenie
Pozor! Na označenie smeru otáčania hnacieho remeňa príslušenstva použite kriedu, fixku alebo farbu. Ak sa hnací remeň pre prídavné zariadenia počas inštalácie otáča v opačnom smere, povedie to k jeho zničeniu.
Odstráňte pravé predné koleso.
Odstráňte ochranný kryt pod motorom.
Odstráňte pravý predný blatník.

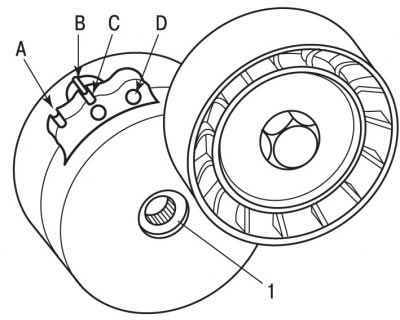

Obrázok 4.56. Dynamický napínač: 1 - skrutka, 45 Nm; A - značka maximálneho natiahnutia pásu; B - značka pre kontrolu napnutia remeňa (aplikovaný na motor); C - nulová stria; D - otvor na inštaláciu čapu s priemerom 4 mm
Pomocou špeciálnej páky 0188-Z stlačte pružinu dynamického napínača, čím sa zníži napnutie remeňa (obrázok 4.56).
Pomocou špeciálneho nástroja 0188-Q1 upevnite dynamický napínač v tejto polohe. Namiesto upínacieho prípravku 0188-Q1 je možné použiť kolík s priemerom 4 mm.
Odstráňte remeň pohonu príslušenstva z remeníc.
Skontrolujte, či sa vodiaca kladka dynamického napínača a napínacia kladka otáčajú rovnomerne a plynulo.
Inštalácia
Systém značenia na dynamickom napínači umožňuje monitorovanie napnutia remeňa pohonu pomocných zariadení. Keď sú značky A a B zarovnané, je čas vymeniť remeň.
Umiestnite remeň cez kľukový hriadeľ a remenice pomocných kolies a nakoniec cez napínaciu kladku.
Uistite sa, že remeň je správne umiestnený na všetkých kladkách a valčeku.
Pomocou špeciálnej páky 0188-Z stlačte pružinu dynamického napínača a odstráňte špeciálny nástroj 0188-Q1 alebo kolík s priemerom 4 mm a odstráňte páku, zatiaľ čo napínacia kladka dynamického napínača napne remeň pohonu príslušenstva.
Ďalšia inštalácia sa vykonáva v opačnom poradí ako demontáž.
