- свалете кормилния шенкел;
- закрепете кормилния шенкел в менгеме;

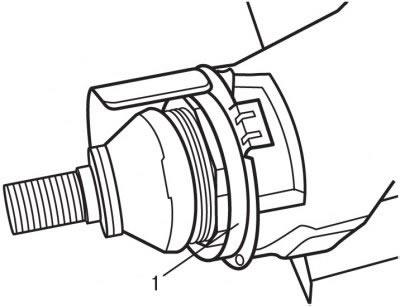

Фигура 6.20. Местоположение на защитната плоча (1) върху корпуса на сферичния шарнир
- свалете защитната плоча 1 (фигура 6.20);

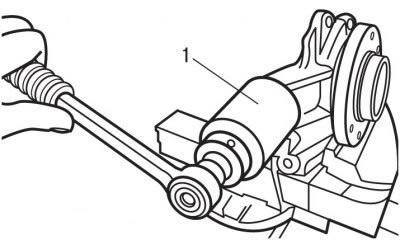

Фигура 6.18. Развиване на сферичния шарнир от шенкела с помощта на втулката (1) FACOM NK41 L
[Данните са публикувани на уебсайта: PeugeotBook.ru]
- монтирайте втулката FACOM NK41 L 1 върху шарнира на кормилния шенкел (фигура 6.18) и използвайте гаечен ключ, за да развиете сферичната връзка от шенкела.
За да монтирате сферичния шарнир на шенкела:
- завийте новата сферична връзка на шенкела на ръка;
- монтирайте втулката FACOM NK41 L 1 върху шарнира на кормилния шенкел (вижте фигура 6.18) и затегнете сферичния шарнир с глух ключ до въртящ момент от 230 N·m;

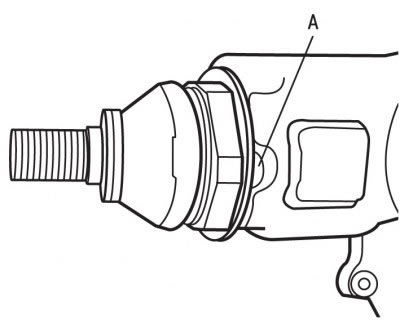

Фигура 6.19. Местоположение на вдлъбнатината (A) в шенкела за огъване на фланеца на гайката на сферичния шарнир
- заключете гайката на сферичния шарнир, като огънете фланеца на гайката в вдлъбнатината на шенкела (фигура 6.19);
- инсталирайте нова защитна плоча 1 (вижте Фигура 6.20) на корпуса на сферичния шарнир;
- закрепете защитната плоча, като я огънете върху един от ръбовете на сферичния шарнир;
- поставете обратно на кормилния шенкел на мястото му.
