- свалете кормилния накрайник;

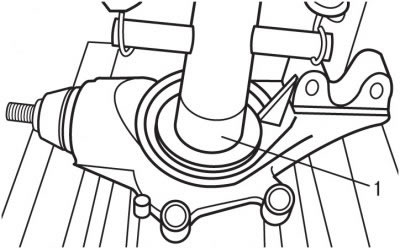

Фиг. 6.10. Премахване на задържащия пръстен (1), който държи лагера на главината на предното колело
- отстранете задържащия пръстен 1 (фиг. 6.10), който държи лагера на главината на предното колело;
- закрепете кормилния накрайник в менгеме;
Фиг. 6.11. Инсталиране на 0621-E (1) тласкаща вложка за изтласкване на главината от кормилния колян
- монтирайте вложка под налягане 0621-E 1 (фиг. 6.11) или кръгла стоманена плоча със съответния диаметър;

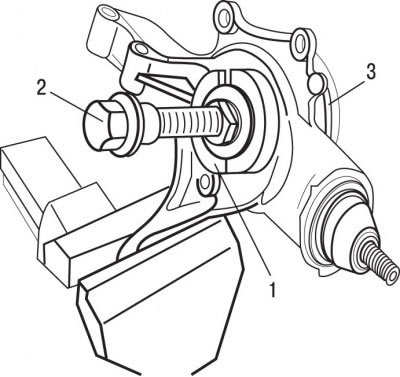

Фиг. 6.12. Избутване на главината (3) от кормилния колян с помощта на болт 0621-C (1) и теглич 0621-K (2)
- монтирайте теглича 0621-K 2 (фиг. 6.12) на кормилния колян и чрез завинтване на болта 0621-C 1 избутайте главината 3 заедно с вътрешната лагерна шина;
- завийте два болта за закрепване на колелото в главината, след което я закрепете в менгеме с помощта на болтовете;

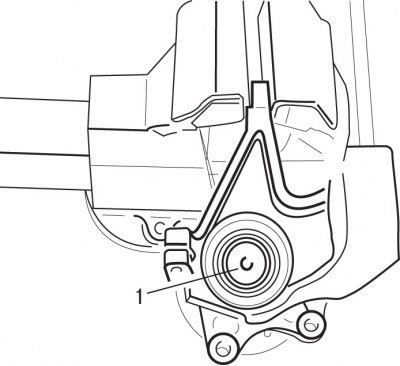

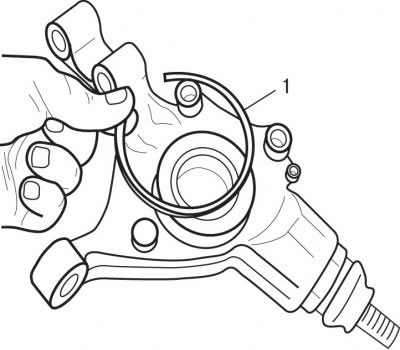

Фиг. 6.13. Местоположение на задържащия пръстен (1) на главината
- отстранете задържащия пръстен 1 от главината (фиг. 6.13);

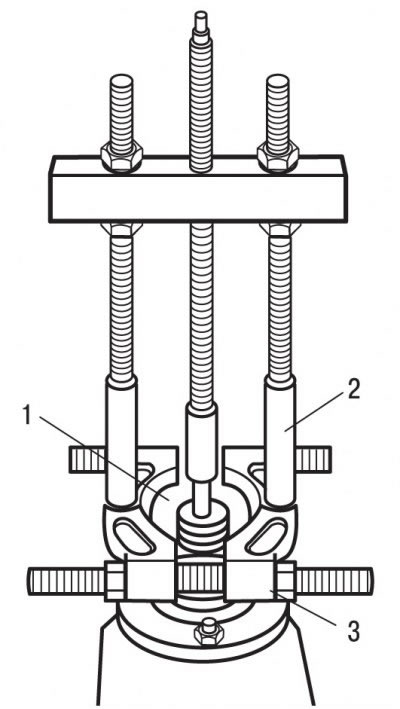

Фиг. 6.14. Отстраняване на вътрешния лагерен пръстен: 1 - вложка под налягане 0621-E; 2 - Теглич FACOM U 53; 3 - вътрешен лагер
- монтирайте нагнетателната втулка 0621-E 1 на главината и отстранете вътрешния пръстен 3 (Фиг. 6.14) на лагера с помощта на теглича FACOM U 53 (K2+T2) 2;
- монтирайте вътрешния лагерен пръстен на място в кормилния накрайник;

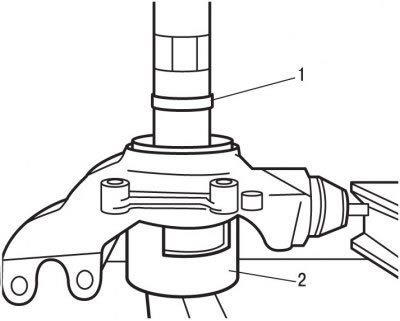

Фиг. 6.15. Премахване на лагера от кормилния колян с помощта на инструмент 0621-D (1) и натискащата плоча на теглича 0621-B (2)
- монтирайте притискащата плоча на издърпвача на лагера 0621-B 2 (фиг. 6.15) върху пресовата маса;
- монтирайте кормилния накрайник в упорната плоча на дърпача на лагера 0621-B;
- инсталирайте и натиснете приспособлението 0621-D 1 (виж фиг. 6.15) към лагерния пръстен и натиснете лагера.
Внимание! При монтажа е необходимо да използвате нов лагер на главината на предното колело и задържащи пръстени.
За да монтирате лагера на главината на предното колело:
- преди да натиснете лагера, нанесете тънък слой аерозолна смазка като MOLYKOTE 321R върху стените на лагерното гнездо вътре в кормилното колело и към главината;

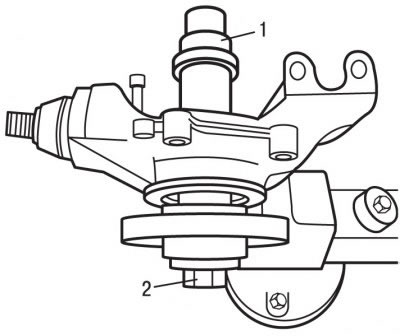

Фиг. 6.16. Натискане на лагера в кормилния колян с помощта на 0621-L дорник (1)
- монтирайте лагера върху кормилния колян и го натиснете, като използвате дорника за монтаж на лагера 0621-L 1 (фиг. 6.16);
- монтирайте нови фиксиращи пръстени, държащи лагера в гнездото на кормилния колян;
- закрепете кормилния накрайник в менгеме;
Фиг. 6.17. Монтиране на главината в кормилния накрайник с помощта на болт 0621-C (1) и гайка 0621-D (2)
- като използвате болт 0621-C 1 и гайка 0621-D 2 (фиг. 6.17), монтирайте главината в лагера;
- поставете кормилния накрайник обратно на мястото му.
