Премахване
Въздушен филтър
1. Разхлабете скобите и извадете всмукателния канал от корпуса на въздушния филтър.
2. При 1.9L двигатели изключете кабела на газта от капака на въздушния филтър. При 2.1L двигатели отстранете маркуча за охлаждащата течност и масления сепаратор от капака на филтъра.
3. Развийте монтажните винтове на капака на въздушния филтър. Повдигнете капака и извадете филтърния елемент.

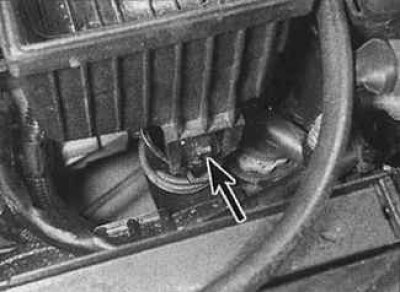

4. Отстранете корпуса на въздушния филтър нагоре, така че всички долни елементи да могат да бъдат изключени. При някои модели ще трябва да премахнете малка пластмасова монтажна част (обозначен със стрелката), закрепвайки тялото към долната тръба за всмукване на въздух.
5. За да премахнете тръбата за всмукване на въздух, развийте болтовете на закачалката на корпуса на въздушния филтър и свалете закачалката. Освободете другия край на тръбата за всмукване на въздух и я отстранете.
Всмукателни канали
Каналите за всмукване на въздух са сложна система от гъвкави маркучи и твърди канали, които свързват въздушния филтър, охладителя и турбокомпресора.
Информация, копирана от ресурса peugeotbook.ru
Всмукателните отвори са разположени в горната и задната част на двигателя, а при 2.1L двигатели в задната част на двигателя между цилиндровия блок и масления картер. За да премахнете тръбите от задната част на двигателя, трябва да повдигнете предната част на колата.

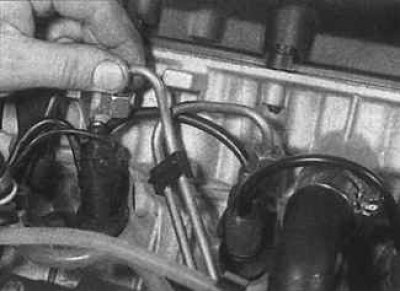

1. За да премахнете всмукателната тръба или канал, трябва да разхлабите скобите в краищата на тръбата и да развиете болтовете, закрепващи тръбата към скобата. При 2.1L двигатели електрическият конектор на сензора за температура на входящия въздух трябва да бъде изключен, за да се премахне предната тръба за въздух.
2. След като разхлабите скобите, извадете края на тръбата от фитинга.
Монтиране
Монтажът се извършва в ред, обратен на демонтаж.
