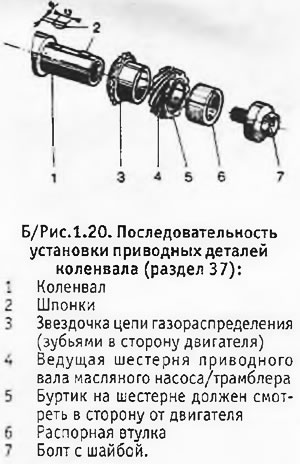

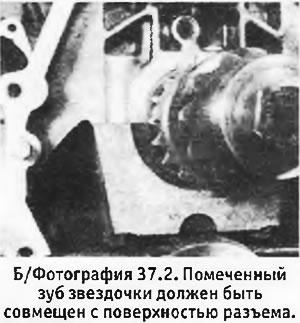

2. Namontujte ozubené koleso na kľukový hriadeľ (zuby smerom k bloku valcov), špirálové ozubené koleso a dištančné puzdro. Vložte montážne skrutky s poistnou podložkou, ale zatiaľ ich neuťahujte. S kľukovým hriadeľom umiestneným tak, ako je znázornené na oddiel 35, odsek 1, označený zub ozubeného kolesa musí byť zarovnaný s deliacou plochou medzi krytom hlavného ložiska a blokom valcov (pozri fotografiu).

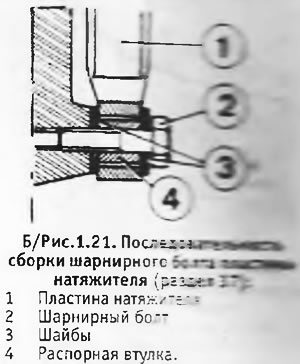

3. Namontujte otočnú skrutku napínacej dosky s dištančným puzdrom a podložkami, ako je znázornené na obrázku B/Obrázok 1.21, a závity skrutiek potrite poistkou závitov. Namontovanú skrutku nasaďte na blok valcov a utiahnite ju predpísaným krútiacim momentom. Skontrolujte, či sa napínacia doska voľne pohybuje.

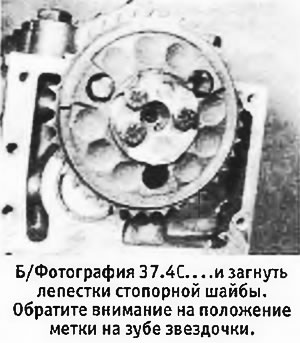

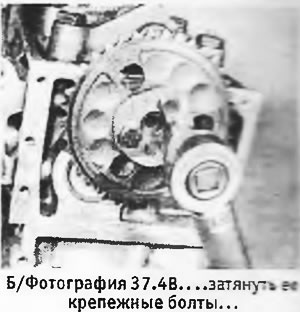

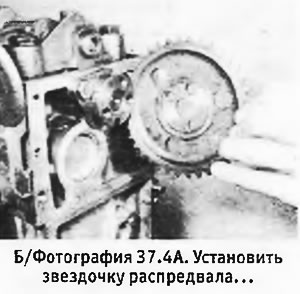

4. Nainštalujte ozubené koleso vačkového hriadeľa na miesto (pozri fotografiu) a potom poistnú dosku s tromi upevňovacími skrutkami. Utiahnite skrutky na predpísaný krútiaci moment a ohnite výstupky poistnej dosky, aby ste skrutky zaistili (pozri fotografiu). Značka na zube ozubeného kolesa by mala byť v polohe znázornenej na fotografii (ak sa pozriete na hviezdu spredu).
 |
 |

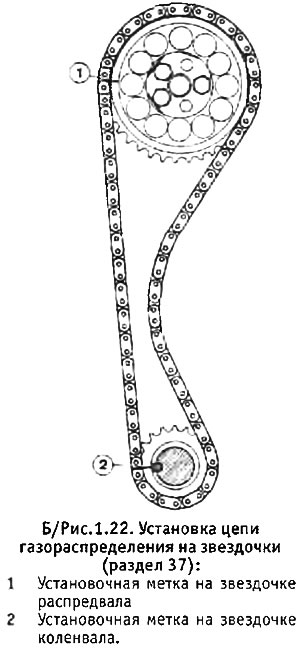

5. Pre uľahčenie montáže rozvodovej reťaze má 3 články označené bielou farbou. Ak tieto značky nie sú viditeľné, mali by ste si prepojenia označiť sami. Umiestnite značku na vonkajší povrch ľubovoľného článku a potom od neho odpočítajte 16 článkov (počítanie spolu s tým, čo už bolo označené) a označte vonkajšie povrchy 16. a 17. článku. Nainštalujte reťaz na ozubené kolesá tak, aby bola jedna značka zarovnaná s označeným zubom na ozubenom kolese kľukového hriadeľa a dva susedné označené články boli na oboch stranách značky na ozubenom kolese vačkového hriadeľa (pozri B/Obrázok 1.22). V prípade potreby upravte polohu vačkového hriadeľa tak, aby sa reťaz dala správne nainštalovať.

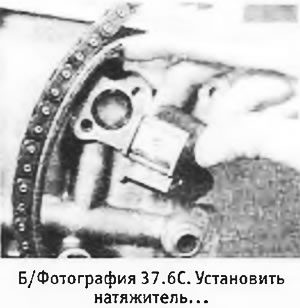

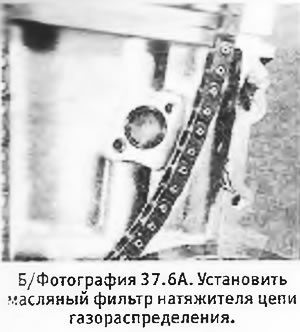

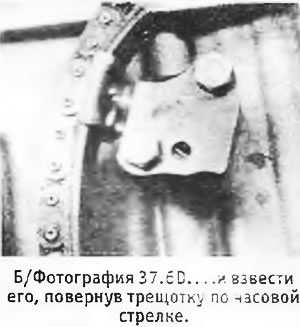

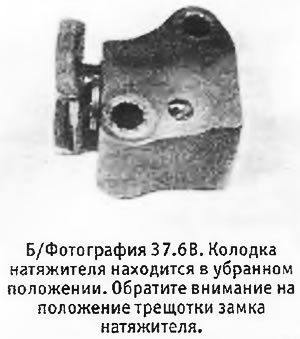

6. Nainštalujte filter napínača reťaze do určeného výklenku v bloku valcov. Skontrolujte, či je napínacia pätka zaistená v zasunutej polohe a na napínač namontujte 2 montážne skrutky s poistnými podložkami, tesnením a dištančnou doskou. Namontovaný napínač namontujte na blok valcov a utiahnite upevňovacie skrutky na predpísaný krútiaci moment. Napnite napínač otáčaním račňového kľúča v smere hodinových ručičiek a nechajte ho napnúť reťaz (nepokúšajte sa manuálne pomáhať napínaču) (pozri si fotografie).
 |
 |
 |
 |
7. Utiahnite upevňovaciu skrutku ozubeného hriadeľa kľukového hriadeľa na predpísaný krútiaci moment. V prípade potreby je možné kľukový hriadeľ zablokovať proti otáčaniu, ako je uvedené na oddiel 12, odsek 5.
