Зняття
1. Зніміть масляний піддон (див. параграф 12).
2. Викрутіть три болта кріплення масляного насоса (малюнок 13.2). Виведіть зірочку насоса із зачеплення з ланцюгом і зніміть масляний насос. Якщо штифт насоса не закріплений, вийміть його і приберіть на зберігання в надійне місце разом з болтами.

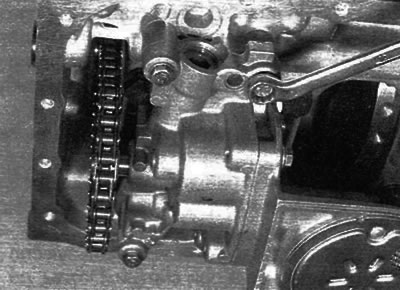

Малюнок 13.2. Викрутіть три болта кріплення масляного насоса
Огляд
3. Огляньте зірочку масляного насоса на наявність ознак пошкодження та зношування, наприклад, сколотих або відсутніх зубів. Якщо зірочка зношена, слід замінити насос у зборі, оскільки зірочка не постачається окремо. Крім того, рекомендується одночасно замінити ланцюг і провідну зірочку, розташовану на колінчастому валі. На двигунах 1.4 л заміна ланцюга та провідної зірочки - це процедура, що вимагає зняття корпусу корінних підшипників, і тому вона не може виконуватися без зняття двигуна з автомобіля. На двигунах 1.6 л провідну зірочку масляного насоса та ланцюг можна зняти без зняття двигуна з автомобіля після зняття зубчастого шківа колінчастого валу та корпусу манжети колінчастого валу.
4. Відпустіть та викрутіть болти кріплення кришки сітчастого фільтра до корпусу насоса, а потім зніміть кришку фільтра. Вийміть поршень та пружину запобіжного клапана (та напрямний штифт, тільки двигуни 1.6 л), відзначивши собі, як вони встановлені.
5. Огляньте робочі колеса та корпус насоса на наявність ознак зносу та задир. За наявності зносу слід замінити насос у зборі.
6. Огляньте поршень запобіжного клапана на наявність ознак зношування або пошкоджень та замініть його за потреби. Стан пружини запобіжного клапана можна оцінити лише шляхом порівняння з новою. Якщо є сумніви щодо стану, її також слід замінити. Поршень та пружина поставляються окремо.
7. Ретельно очистіть сітчастий фільтр масляного насоса за допомогою відповідного розчинника та перевірте його на наявність ознак закупорки або пошкоджень. Якщо фільтр пошкоджено, слід замінити сітчастий фільтр у складі кришки.
8. Встановіть пружину, поршень та (за наявності) направляючий штифт запобіжного клапана в кришку сітчастого фільтра, а потім встановіть кришку на корпус насоса. Поєднайте поршень запобіжного клапана з відповідним отвором у насосі. Вкрутіть болти кріплення кришки та надійно затягніть їх.
Встановлення
9. Переконайтеся, що на місці монтажного штифта є наявність, а потім введіть зірочку насоса в зачеплення з відповідним приводним ланцюгом. Встановіть насос, орієнтуючись на штифт. Вкрутіть болти кріплення насоса та затягніть їх зусиллям.
10. Встановіть масляний піддон, як описано в параграфі 12.
