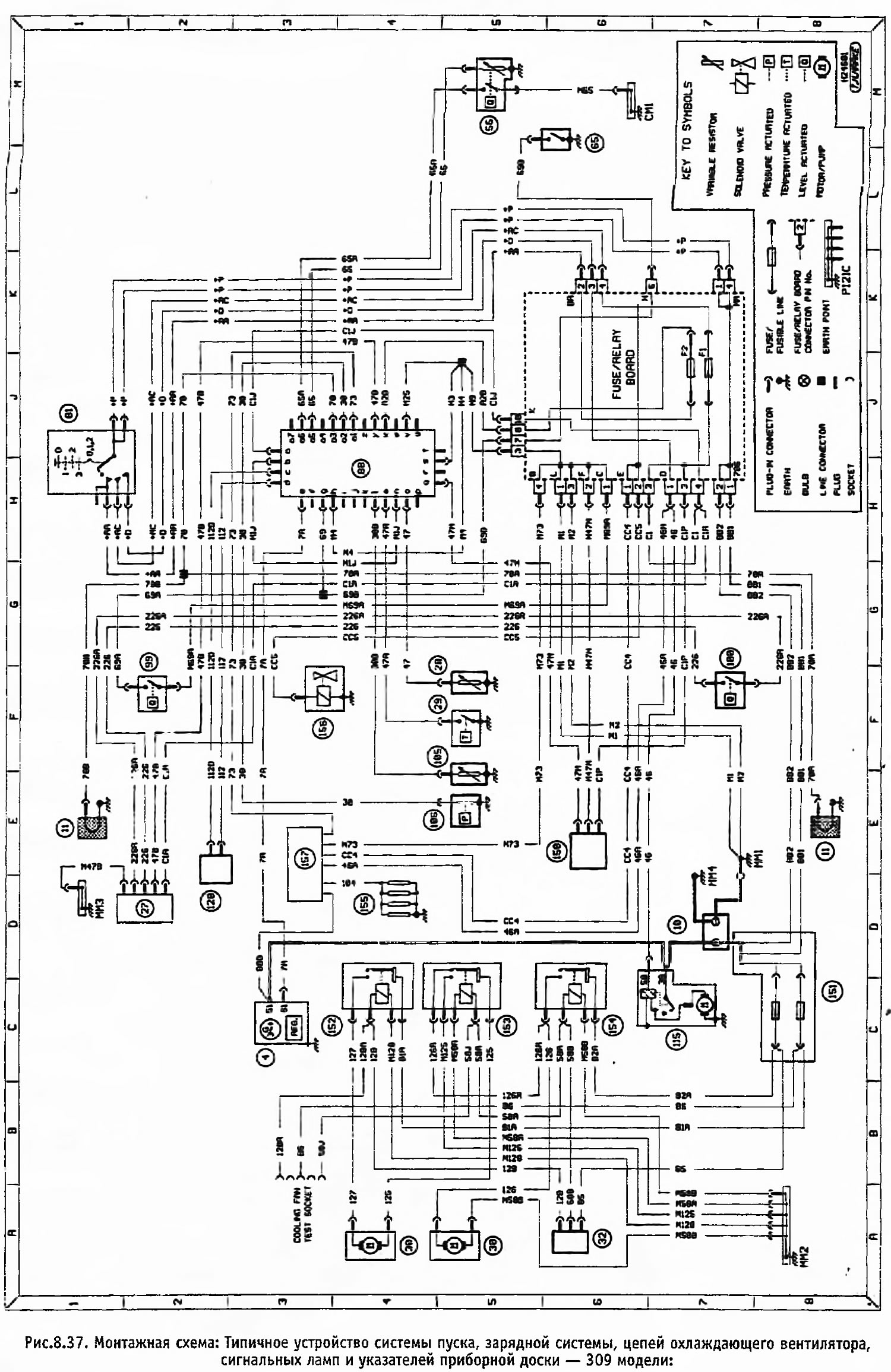

Фигура 8.37. Схема на свързване: Типично разположение на системата за стартиране, системата за зареждане, веригите на охлаждащия вентилатор, предупредителните светлини и индикаторите на арматурното табло - модел 309.
Отворете по-голямо изображение в нов раздел »
Конвенционални обозначения
- 6 Генератор
- 10 Батерия
- 11 Сензор за износване на спирачните накладки
- 17 Индикатор за нивото на охлаждащата течност
- 28 Сензор за температура на охлаждащата течност
- 29 Термичен превключвател на охладителната система
- 30 Електрически вентилатор за охлаждане
- 31 Превключвател на вентилатора за охлаждане
- 55 Сензор за ниво на горивото
- 65 Превключвател на предупредителната светлина за ръчната спирачка
- 81 Ключ за запалване
- 90 Инструментален панел
- 99 Сензор за ниско ниво на спирачната течност
- 100 Сензор за ниско ниво на охлаждащата течност
- 105 Сензор за налягане на маслото
- 106 Реле за налягане на маслото
- 115 Стартер
- 120 сензор за горна връхна точка
- 150 Превключвател (вода в горивото)
- 151 Управляващ блок (захранване)
- 152 Реле на охлаждащия вентилатор
- 153 Реле "A" на охлаждащия вентилатор
- 154 Реле "B" на охлаждащия вентилатор
- 155 подгревни свещи
- 156 Соленоид за изключване на помпата
- 157 Блок за управление на предварителния подгревател
Забележка: Проводниците не са маркирани с цвят, а с букви или цифри, разположени в двата края на проводника.
Легенда за арматурното табло (позиция 88)
- и Захранване +VE
- б "Земя"
- с тахометър
- d Тахометър
- e Предупредителна лампа за изтощена батерия
- f Сигнална лампа изгаряне на стоп-сигнали
- g Предупредителна лампа за ниско ниво на спирачната течност
- ч "Земя"
- i премигващ светлинен индикатор указател на завоя
- j Индикаторна лампа за габаритни светлини
- k Индикатор за къси светлини
- l Манометър за налягане на маслото
- m Предупредителна лампа за висока температура на охлаждащата течност
- н "Земя"
- o Индикатор за температура на охлаждащата течност
- p Индикатор за температура на маслото
- q Предупредителна лампа за вода в горивото
- r Диагностична предупредителна светлина
- "Земята"
- t часове
- осветление на арматурното табло
- в "Земята"
- w Индикаторна лампа за включена дроселова клапа
- x Захранване +VE
- y Предупредителна лампа за ниско ниво на охлаждащата течност
- z Индикатор за мигач
- a1 Индикаторна лампа за предварителен подгревател
- a2 Предупредителна лампа за ниско налягане на маслото
- a3 Индикаторна лампа за износване на спирачните накладки
- a4 Индикатор за дълги светлини
- a5 Индикатор за нивото на горивото
- a6 Предупредителна лампа за ниско ниво на горивото
- a7 "Земя"
