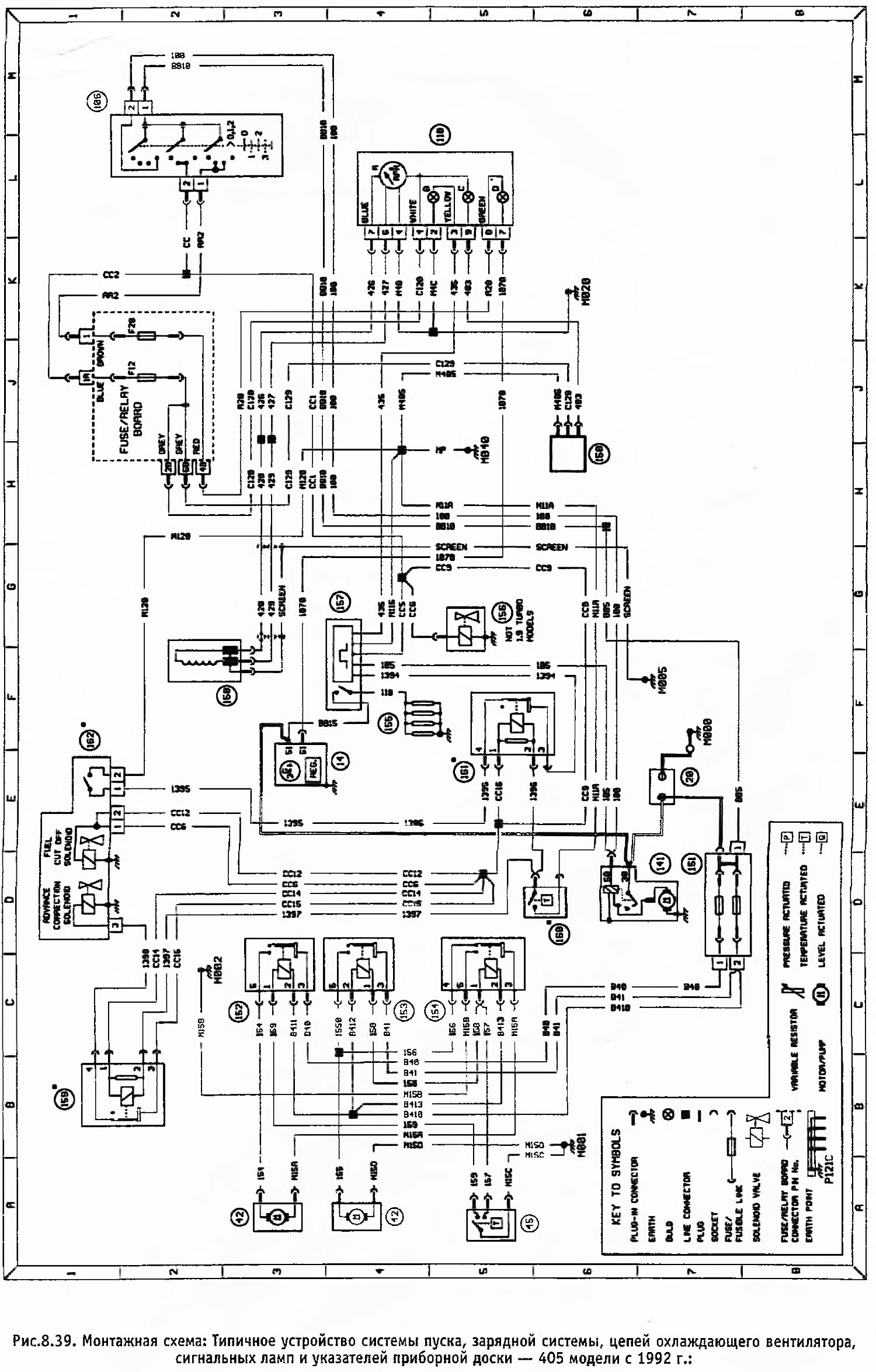

Фигура 8.39. Схема на свързване: Типично разположение на системата за стартиране, системата за зареждане, веригите на охлаждащия вентилатор, индикаторните светлини и уреди на арматурното табло - модели 405 от 1992 г. насам.
Отворете по-голямо изображение в нов раздел »
Конвенционални обозначения
- Генератор
- Батерия
- Термичен превключвател на охлаждащия вентилатор
- Превключвател на вентилатора за охлаждане
- Ключ за запалване
- Инструментален клъстер
- Превключвател (вода в горивото)
- Контролен блок (захранване)
- Реле на охлаждащия вентилатор "A"
- Реле на вентилатора за охлаждане "B"
- Реле на вентилатора за охлаждане "C"
- Подгревни свещи
- Соленоид за изключване на помпата
- Блок за управление на предварителния подгревател
- Сензор на ТРС
Допълнително оборудване се предлага само при моделите LS с турбокомпресор
- Реле за коректор на предварителното впръскване
- Термичен превключвател на подгревателя
- Реле за догревател
- Помпа за впръскване на гориво
Легенда за арматурното табло (позиция 110)
- тахометър
- b Индикаторна лампа за предварителен подгревател
- d Предупредителна лампа за вода в горивото
- e Предупредителна лампа за изтощена батерия
Забележка: Проводниците не са маркирани с цвят, а с букви или цифри, разположени в двата края на проводника.
