Двигател от серия XU

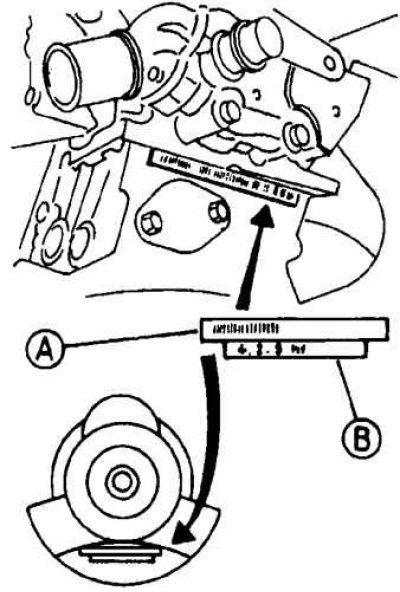

Местоположение на табелата върху цилиндровия блок на двигателя XU за избор на основни лагери
А. Баркод (използвани в производството на двигатели)
Б. Означителни знаци
При някои двигатели горната и долната половина на лагерите са с еднаква дебелина.
При по-късните двигатели работната хлабина на лагерите е значително намалена и за да се изпълни това условие, се използват 4 различни втулки, които са обозначени с цветна маркировка в края. Цветът на маркировката показва дебелината на хастара. Горната лагерна черупка е с еднакъв размер за всички лагери, а работната хлабина се регулира чрез монтиране на долната лагерна черупка с необходимата дебелина.
1.6 литрови двигатели
| Цвят на етикета | Дебелина (mm) | |
Стандартен | Ремонт | |
| Горна вложка | ||
| Жълто | 1,856 | 2,006 |
| Долна подплата | ||
| Син (клас) A | 1,836 | 1,986 |
| Черно (клас) B | 1,848 | 1,998 |
| Зелено (клас) C | 1,859 | 2,009 |
| Червено (клас) D | 1,870 | 2,020 |
При по-нови двигатели новите втулки могат да бъдат избрани с помощта на маркировки върху цилиндровия блок. При липса на маркировки облицовките могат да бъдат избрани само чрез измерване на работната хлабина. Маркировките на цилиндровия блок са разположени от лявата страна на блока, а маркировките на коляновия вал са в края на моста на коляновия вал. Тези знаци могат да се използват за избор на необходимата дебелина на обшивката, както следва.
Има две идентификационни линии на коляновия вал и цилиндровия блок: баркод, използван от Peugeot в производството, и серия от пет обозначения. Първото обозначение в последователността се отнася до номера на размера на първата вложка. Последното обозначение в последователността (който е придружен от стрелка) се отнасят до размера на номера на петата вложка.
Определете номера на обозначението от конкретна шийка на коляновия вал и отвора на лагера на цилиндровия блок.

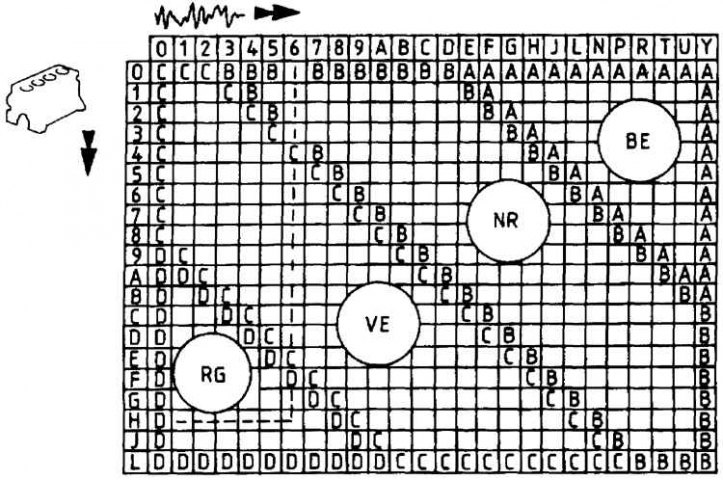

Номограма за избор на вложки
На горната ос на номограмата маркирайте обозначението на коляновия вал и начертайте вертикална линия през тази точка. На лявата вертикална ос на номограмата маркирайте обозначението на цилиндровия блок и начертайте хоризонтална линия през тази точка. Пресечната точка на линиите показва размера на обвивката, за да осигури необходимата хлабина.
Например, номограмата показва, че коляновият вал показва 6, а цилиндровият блок показва H, пресечната точка в червената зона определя, че червеното (клас D) е най-подходящото за получаване на необходимия просвет.
Повторете тази операция, за да изберете лагерите за останалите главни шийки на коляновия вал.
Дизелов двигател серия XUD
При дизеловите двигатели горната и долната лагерна черупка са с еднаква дебелина.
