Általános információk
1. A vezérműszíj-feszítő egy rugó és dugattyú hatására működik, amely a jobb oldali motortartó konzolban található, amely a motor végfelületéhez van csavarozva. A motortartót egy megfelelő konzol segítségével rögzítik a karosszéria tartójához.
Jobb oldali motortartó konzol a karosszériához
Eltávolítás
2. A konzol eltávolítása előtt támassza alá a motort. Erre a célra célszerű megfelelő emelőeszközt használni, amelynek hevedereit/horgait a motor jobb végén található kötélzetkonzolhoz kell csatlakoztatni. Alternatív megoldásként a motort egy emelővel is meg lehet támasztani az olajteknő alatt, egy fadarabbal közéjük helyezve. Ebben az esetben fel kell készülni arra, hogy a motor a tartókonzol eltávolítása után hajlamos lesz hátrafelé mozdulni.
3. Lazítsa meg a bilincseket és a konzolokat, és helyezze el az emelőszivattyút és a hozzá tartozó tömlőket és vezetékeket a motortartótól és a felső felfüggesztés tartójától távol.
Az eredeti a portálon jelent meg [Peugeotbook.ru]
4. Távolítsa el a tartókonzolt a motortartó konzolhoz rögzítő három anyát és az egy anyát, amelyek a konzolt a karosszéria gumibakjához rögzítik, majd vegye le a konzolt (9.4. ábra).

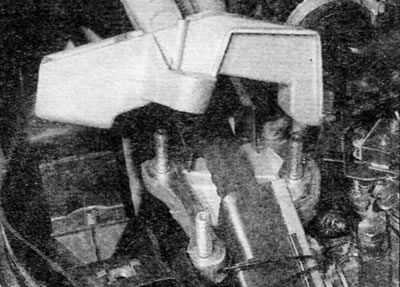

9.4. ábra. A motortartó konzol eltávolítása a karosszériáról
Telepítés
5. A beszerelést a leszerelés fordított sorrendjében végezzük. Húzza meg az anyákat és csavarokat a megadott nyomatékkal.
Vezérműszíj-feszítő és jobb oldali motortartó konzol
Megjegyzés: A megfelelő szerszámra lesz szüksége a vezérműszíj-feszítő dugattyújának rögzítéséhez az eljárás végrehajtása során.
Eltávolítás
6. Szerelje le a motortartó konzolt a karosszériáról a bekezdés korábbi részében leírtak szerint, és vegye le a segédberendezés hajtószíját a... részben leírtak szerint 1B. fejezet.
7. Ha még nem tette meg, támassza alá a motort egy emelővel az olajteknő alatt, egy fablokk segítségével.
8. Adott esetben válassza le a motortartó hevedereket/kampókat a jobb oldali kötélzetkonzolról (erre azért van szükség, mert a szerelőkeret a motortartó konzolhoz van rögzítve, és el kell távolítani).
9. Távolítsa el a két csavart és a motor rögzítőkonzolját.
10. Igazítsa a motor/vezérműtengely szerelvény rögzítőfuratait a 3. bekezdés, és rögzítse a vezérműtengely vezérműtárcsát, a nagynyomású üzemanyag-szivattyú vezérműtárcsát és a lendkereket. Ne forgassa a motort felszerelt rudakkal.
11. Lazítsa meg a vezérműszíj feszítőtengelyének rögzítőanyáját és az állítócsavart, majd forgassa el a feszítőkonzolt az óramutató járásával ellentétes irányba, amíg az állítócsavar a horony közepébe nem kerül, majd húzza meg újra az állítócsavart. A feszítőkonzol rugóerővel szembeni forgatásához használjon egy 10 mm-es négyszögletes fejű racsnit, amelyet a megadott furatba kell helyezni.
12. Ha a vezérműszíjat folytatni kell, jelölje meg a forgásirányt a szíjon. Vegye le a szíjat a vezérműszíjtárcsákról.
13. Most szükséged van egy szerszámra, amivel a feszítődugattyút a motortartó konzolban tarthatod.
14. Létezik egy speciális Peugeot/Citroen szerszám, amelyet a tartókonzol alsó rögzítőcsavarjainak két furatába kell behelyezni. Egy hasonló szerszám könnyen elkészíthető fémlemezből 10 mm-es csavarokkal és anyákkal fémrudak helyett
Tipp: Házi készítésű szerszám a feszítődugattyú motortartó konzolban tartásához.
15. Távolítsa el a két alsó motortartó konzol rögzítőcsavarját, és szerelje be a speciális szerszámot (9.15. ábra, a, b). Kenje meg a szerszám belső felületét, hogy elkerülje a feszítődugattyú végének sérülését. Lazítsa meg a tengely rögzítőanyáját és az állítócsavart, majd vegye ki a feszítőt.

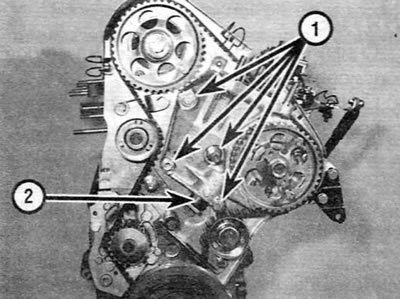

9.15. ábra, a. A motornak az a része, ahol a vezérműszíj található
1. Motortartó konzol rögzítőcsavarjai
2. Vezérműszíj feszítő dugattyúja

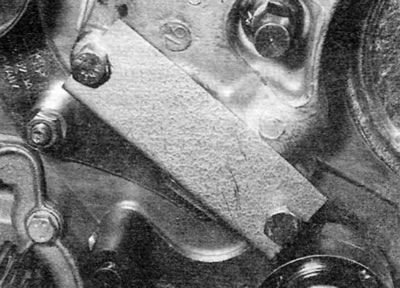

9.15. ábra, b. Szerszám a feszítődugattyú motortartó konzolban való rögzítéséhez (a vezérműszíjat leszerelték az áttekinthetőség kedvéért)
16. Távolítsa el a két megmaradt motortartó konzol rögzítőcsavarját, és vegye le a konzolt.
17. Nyomja össze a feszítődugattyút a motortartó konzolban, vegye ki a speciális szerszámot, majd vegye ki a dugattyút és a rugót.
Telepítés
18. A telepítést a leszerelés fordított sorrendjében végezzük, figyelembe véve a következő pontokat:
- a) Húzza meg az összes anyát/csavart a megadott nyomatékkal.
- b) Szerelje fel és feszítse meg a vezérműszíjat a leírtak szerint 7. bekezdés.
- c) Szerelje fel és feszítse meg a segédberendezések hajtószíját a leírtak szerint 1B. fejezet.
