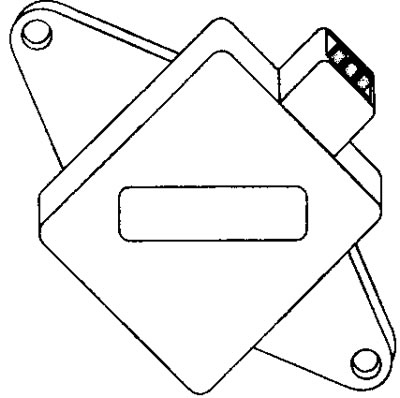

11.26 Сензор положаја лептира за гас (TPS)

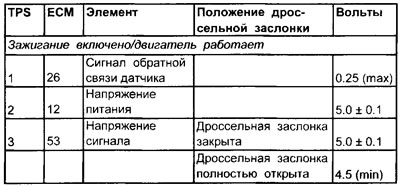

Вредности напона сензора положаја лептира за гас
Бројеви терминала
Вредности отпора сензора положаја лептира за гас
Белешка. Приликом замене сензора положаја лептира за гас, одвајање батерије на отприлике 15 минута требало би да врати меморију електронске контролне јединице.
Бројеви терминала
TPS | ЕЦМ | Елемент | Положај гаса | Отпор |
1 и 2 | 26 и 12 | Фиксно | Није инсталирана* | |
1 и 3 | 26 и 53 | Сигнал | Затворено | Није инсталирана* |
отворен | Није инсталирана* | |||
2 и З | 12 и 53 | Сигнал | Затворено | Није инсталирана* |
отворен | Није инсталирана* |
* Иако вредности нису подешене, са отвореним гасом као што је описано у тестовима, отпор би требало да се мења равномерно.
Утицај спољних фактора
- Нетачно подешавање
- Превише затегнути завртњи за причвршћивање
- Лабав вишепински конектор сензора положаја лептира за гас
- Лоше подешен или заглављен гас
- Лоше подешен или заглављен кабл за гас
Тест сензора положаја лептира за гас (TPS) (општа провера)
1. Проверите да ли вишепински конектор сензора положаја лептира за гас има знакова корозије или оштећења.
2. Уверите се да су игле терминала конектора правилно инсталиране и да имају добар контакт са вишепинским конектором сензора положаја лептира за гас.
3. Било који од горе наведених кварова је резултат слабог или испрекиданог сигнала сензора положаја лептира за гас.
Белешка. За различита возила Цитроен и Peugeot опремљена Босцх Мотрониц МП3.1, 3.2 и 5.1, користи се неколико различитих конфигурација за повезивање пинова ЕЦУ-а са терминалима сензора положаја лептира за гас (погледајте дијаграм ожичења).
Провера перформанси сензора положаја лептира за гас помоћу осцилоскопа или волтметра
1. Одлепите гумену изолацију (гдје је то могуће) на вишепински конектор сензора положаја лептира за гас ИЛИ спојите излазни блок (VVII) између вишепинског конектора електронске контролне јединице и електронске контролне јединице.
2. Спојите негативни вод осцилоскопа или волтметра на масу на мотору ИЛИ на терминал уземљења на сензору положаја лептира за гас.
3. Повежите позитивни вод осцилоскопа или волтметра на терминал сигналне жице сензора положаја лептира за гас.
4. Гас затворен, паљење укључено.
5. Упоредите вредност напона при затвореном гасу са вредношћу наведеном у спецификацијама.
6. Отворите и затворите гас неколико пута и проверите да ли се напон постепено повећава на више од 4,25 волти.
7. Ако се користи дигитални волтметар, важно је да може да обавља функцију плотера.
8. Ако је временска база осцилоскопа приближно 5 секунди, екран се може приказати «крива» Излазни дијаграм сензора положаја лептира за гас док се гас отвара, а затим затвара (видети илустрацију 11.27).

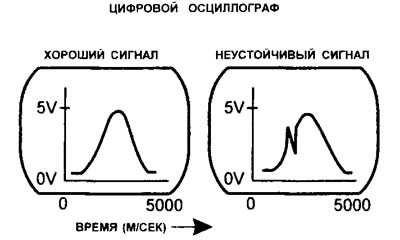

11.27 Типичан излазни таласни облик сензора положаја лептира за гас (TPS)
9. Ако нема сигналног напона сензора положаја лептира за гас, пређите на доле описан тест, под насловом «Нема сигналног напона»
Интермитентни излаз
1. Нестабилан излаз настаје када излазни напон корача или падне на нулу, или када дође до прекида кола.
2. Проверите да ли постоји стабилан отпор између терминала жице за напајање и терминала жице за уземљење и променљив отпор између терминала сигналне жице и терминала жице за напајање, и терминала сигналне жице и терминала жице за уземљење.
3. Ако је излазни сигнал сензора положаја лептира за гас нестабилан, онда је потенциометар највероватније неисправан. У овом случају, једини излаз је замена сензора положаја лептира за гас новим.
Напон сигнала или напон напајања одговара напону батерије
- Проверите да ли постоји кратки спој у жици спојеној на позитивни терминал (+) батерија или напон напајања сензора.
Нема сигналног напона
1. Проверите напајање референтног напона (5,0 В) на терминалу жице сензора положаја лептира за гас.
2. Проверите ефикасност уземљења на терминалу жице за уземљење сензора положаја лептира за гас.
3. Ако су напојни и уземљени делови кола у реду, проверите да ли постоји континуитет у сигналној жици која иде између сензора положаја лептира за гас и електронске контролне јединице.
4. Ако нема напајања и/или уземљења, проверите да ли постоји континуитет у жици за напајање и/или жици за уземљење између сензора положаја лептира за гас и електронске контролне јединице.
5. Ако је ожичење сензора положаја лептира за гас у реду, проверите све контакте за напајање и уземљење електронске контролне јединице. Ако су ови контакти у радном стању, онда је електронска контролна јединица можда неисправна.
