Повлачење
1. Уклоните поклопац главе цилиндра као што је описано у став 4.
2. Уклоните ланчаник брегастог вратила као што је описано у став 8.
3. Уклоните кочиону вакуум пумпу као што је описано у поглавље 9.
4. Поклопци лежајева брегасте осовине морају бити нумерисани од краја мотора где се налази замајац (пиринач. 11.4). Ако поклопци нису нумерисани, идентификујте их почевши од стране замајца и означите на страни која је окренута ка колектору.

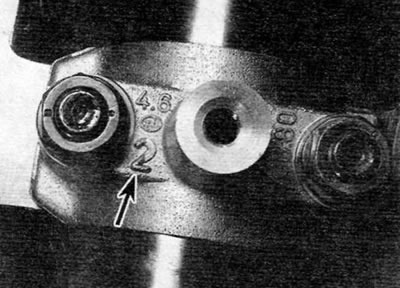

Сл. 11. 4. Идентификациони знак (означено стрелицом) на поклопцу лежаја брегастог вратила
5. Постепено одврните матице, а затим уклоните поклопце лежајева.
6. Уклоните брегасту осовину са главе цилиндра. Скините манжетну са краја брегастог вратила где се налази зупчасти ремен. Одбаците манжетну, користите нову приликом постављања.
7. Припремите осам малих чистих пластичних контејнера и нумеришите их од 1 до 8. Алтернативно, поделите велики контејнер на осам преграда. Помоћу гумене гумене чашице уклоните све потискиваче један по један и ставите их у предвиђене посуде. Немојте збунити потиснике, то може довести до убрзаног хабања. Ако је потребно, скините и подлошку са горњег краја вретена вентила и одложите је помоћу одговарајућег утора. Имајте на уму да се подметач може залепити за унутрашњост потисне шипке када се уклони. У овом случају, пазите да не испадне када скидате потискивач.
Инспекција
8. Прегледајте радне површине лежајева брегастог вратила и брегова на знаке хабања и зарезивања. Ако постоји било који од ових услова, замените брегасто вратило. Проверите стање покретних површина лежајева на рукавцима брегастог вратила и у поклопцима лежаја/глави цилиндра. Ако површине лежаја у глави цилиндра показују прекомерно истрошеност, глава цилиндра се мора заменити.
9. Проверите да ли су површине топова које су у контакту са режњевима брегасте осовине истрошене. Замените потисну шипку ако постоји ово стање. Ако је предњи део тапка јако изгребан, такође проверите истрошеност одговарајућег брега на брегастом вратилу, јер је вероватно да ће оба елемента бити истрошена. Ако је потребно, замените потребне елементе.
Инсталација
10. Да бисте спречили било какву могућност контакта вентила са клиповима приликом уградње брегасте осовине, уклоните шипку/бушилицу за блокирање са замајца и окрените радилицу за четвртину обртаја у супротном смеру од нормалне ротације да бисте све клипове поставили у средину мождани удар. Скините зупчасти ремен са ланчаника пумпе за гориво високог притиска док окрећете радилицу.
11. Уградите подлошке (ако су уклоњени) на горњим крајевима стабљика вентила, пратећи првобитни положај. Немојте мијешати подлошке, јер ће то узроковати неусклађеност зазора вентила (види став 12).
12. Обилно подмажите рупе за хидрауличне вентиле у глави цилиндра и саме славине. Пажљиво убаците славине у отворе на глави цилиндра, водећи рачуна да сваки вентил лежи у свом оригиналном отвору. Биће потребна одређена пажња да бисте уметнули славине у рупе без искошења.
13. Подмазати лежајеве и брегасте осовине чистим моторним уљем прописане класе.
14. Уградите брегасту осовину у главу цилиндра, проводећи је кроз предњу плочу мотора.
15. Привремено поставите зупчасту ременицу на крај брегастог вратила и окрените осовину тако да отвор за монтажу на зупчаној ременици буде у равни са одговарајућим изрезом у глави цилиндра. Уклоните назубљену ременицу.
16. Инсталирајте средишњи поклопац лежаја као што је наведено током уклањања, а затим заврните навртке и затегните их два или три окрета.
17. Нанесите заптивач на спољне поклопце лежаја на приказаним местима (пиринач. 11.17). Поставите их у исправан положај и затегните матице два или три окрета.

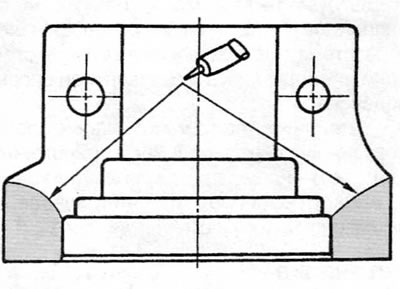

Сл. 11.17. Нанесите заптивач на спољашње поклопце лежајева брегасте осовине на приказаним локацијама
18. Постепено затегните све матице на прописани обртни момент, пазећи да брегасто вратило остане у исправном положају.
19. Уверите се да аксијални зазор брегасте осовине одговара оном наведеном у «Спецификације», користећи вентилатор» сонда Ако се зазор не поклапа, замените брегасту осовину и/или главу цилиндра. Да бисте проверили крајњи отвор, потпуно притисните брегасто вратило према једном крају главе цилиндра и уметните мерач између потисних површина једног од брегастог вратила и поклопца лежаја (пиринач. 11.19).

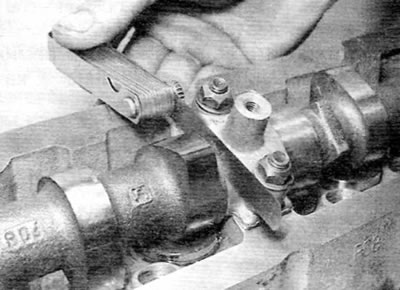

Сл. 11.19. Провера аксијалног зазора брегастог вратила помоћу «лепеза» сонда
20. Ако се уклоњено брегасто вратило врати на своје место и потврди се да су зазори вентила исправни, пређите на следећи корак. Ако није, проверите и подесите зазоре вентила као што је описано у став 12.
21. Подмажите заптивне ивице нове манжетне чистим моторним уљем, поставите манжетну на крај брегастог вратила тако да заптивна ивица буде окренута ка унутра. Притисните крагну док не буде у равни са крајњом страном поклопца лежаја брегастог вратила.
22. Инсталирајте кочиону вакуум пумпу као што је описано у поглавље 9.
23. Привремено поново монтирајте зупчасту ременицу на крај брегастог вратила и уверите се да је отвор за монтажу на зупчаној ременици поравнат са одговарајућим изрезом у глави цилиндра.
24. Окрените радилицу за четвртину обртаја у нормалном смеру ротације тако да се клипови бр. 1 и 4 врате у ТДЦ.
25. Убаците шипку/бушилицу у монтажни отвор на замајцу.
26. Инсталирајте ланчаник брегастог вратила као што је описано у став 8.
27. Инсталирајте поклопац главе цилиндра као што је описано у став 4.
