Pozor: Manipulácia s injektormi si vyžaduje mimoriadnu opatrnosť. Dávajte pozor, aby sa palivo z vstrekovačov nedostalo do kontaktu s pokožkou, pretože to môže spôsobiť vážne podráždenie. Dôrazne odporúčame, aby ste všetky práce súvisiace s tlakovou skúškou vstrekovačov zverili odborníkovi.
1. Demontujte čistič vzduchu s potrubím (pozri časť 3).
2. Vyčistite povrchy okolo vstrekovačov a matice na spojoch palivového potrubia vstrekovačov.

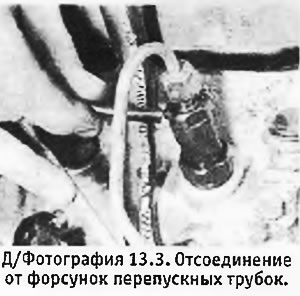

3. Odpojte spätné potrubie od vstrekovačov (pozri fotografiu).
4. Uvoľnite matice na spojoch palivového potrubia na strane vysokotlakového palivového čerpadla.

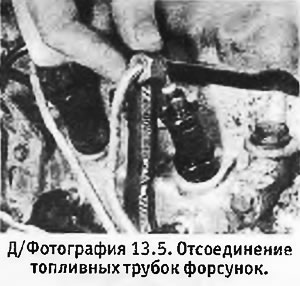

5. Odskrutkujte matice spojov a odpojte hadičky od vstrekovačov (pozri fotografiu). V prípade potreby je možné rúrky úplne odstrániť.

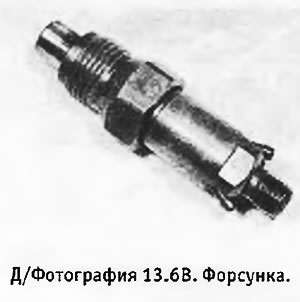

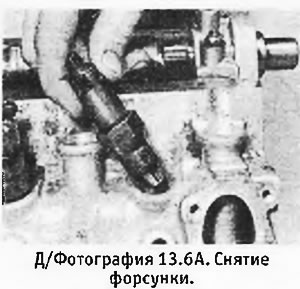

6. Odskrutkujte vstrekovače (pomocou 27 mm kľúča) a odstráňte ich z hlavy valcov.
 |
 |

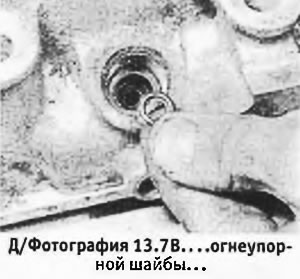

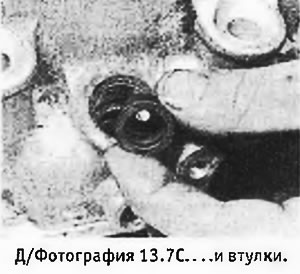

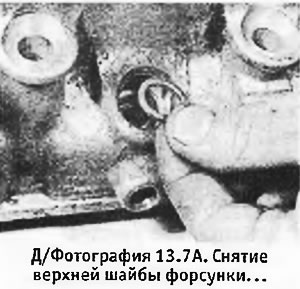

7. Z hlavy valcov odstráňte medené podložky, ohňovzdorné tesniace podložky a puzdrá (pozri si fotografie).
 |
 |
8. Pripravte si nové medené a ohňovzdorné podložky.
9. Dávajte pozor, aby ste nepustili vstrekovače alebo nepoškodili ich ihly. Vstrekovače sú presne nastavené presné zariadenia a musí sa s nimi zaobchádzať opatrne (za žiadnych okolností neupínajte do zveráka).
10. Kontrolu a kalibráciu vstrekovačov vykonáva odborník.

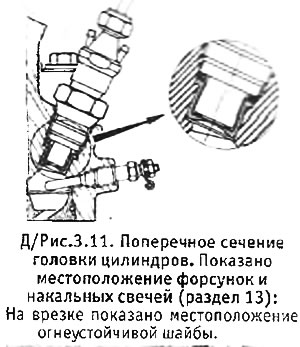

11. Začnite s inštaláciou vstrekovačov inštaláciou puzdier a potom ohňovzdorných podložiek (konvexný povrch smerom nahor) a medené podložky.

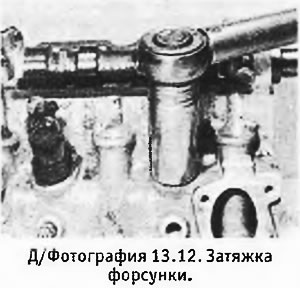

12. Vložte vstrekovače a utiahnite ich požadovaným krútiacim momentom (pozri fotografiu).
13. Nainštalujte potrubia vstrekovača paliva a utiahnite matice spojov na požadovaný krútiaci moment.

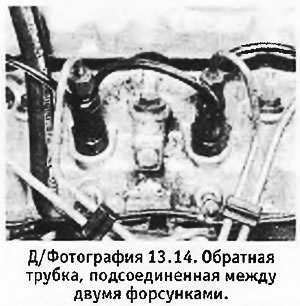

14. Pripojte spätné potrubie (pozri fotografiu).
15. Nainštalujte čistič vzduchu s potrubím.
Puzdrá vstrekovačov - demontáž

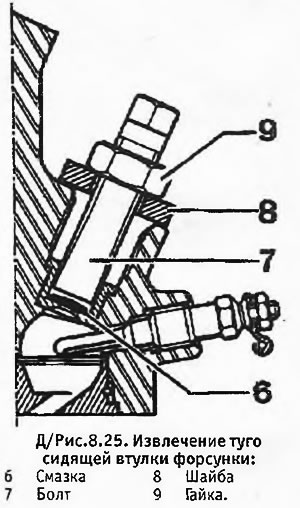

1. Ak je puzdro vstrekovača v hlave valcov tesné, môžete sa ho pokúsiť odstrániť nasledovne. Najprv naplňte otvor puzdra mazivom, aby ste zabránili vniknutiu nečistôt do spaľovacej komory.
2. Pomocou vhodného závitníka vyrežte v puzdre závit a zaskrutkujte doň čap s vhodným závitom.
3. Pomocou hrubej podložky, ktorá sa dotýka hlavy valcov, naskrutkujte maticu na čap a utiahnite ju. Vytiahnite puzdro.
4. Pri inštalácii nového puzdra do hlavy valcov môžete použiť starý vstrekovač ako razník. Neinštalujte tesniacu podložku ani protipožiarny krúžok, kým nie je puzdro na svojom mieste.
