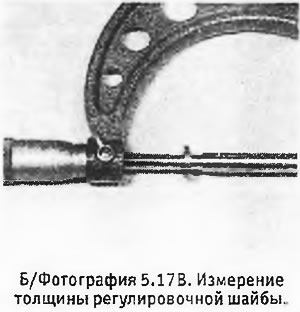

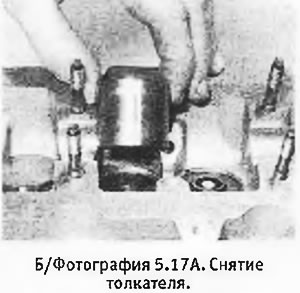

10. Odstráňte jedno zo zdvihákov s nastavovacou podložkou (uistite sa, že podložka nevypadne z posúvača). Vyčistite podložku a zmerajte jej hrúbku mikrometrom (pozri si fotografie).
 |
 |
11. Pozrite sa, aká hodnota vôle bola získaná pre príslušný ventil. Ak bola medzera väčšia ako potrebné, je potrebné nainštalovať hrubšiu podložku, ak bola príliš malá, tenšiu.
Príklad výpočtu pre príliš veľkú vôľu ventilov:
- Požadovaná vôľa ventilov (A) = 0,20 mm
- Nameraná hodnota medzery (B) = 0,28 mm
- Rozdiel (B-A) = 0,08 mm
- Hrúbka pôvodnej podložky = 2,62 mm
- Požadovaná hrúbka podložky = 2,62 + 0,08 = 2,70 mm
Príklad výpočtu pre príliš malú vôľu ventilov:
- Požadovaná vôľa ventilov (A) = 0,40 mm
- Nameraná hodnota medzery (B) = 0,23 mm
- Rozdiel (B-A) = 0,17 mm
- Hrúbka pôvodnej podložky = 2,86 mm
- Požadovaná hrúbka podložky = 2,86 - 0,17 = 2,69 mm
12. Podložky sú dostupné v hrúbkach od 1,650 mm do 4,000 mm s krokom 0,025 mm v strede rozsahu a 0,075 mm na jeho okrajoch. Pred meraním alebo inštaláciou nových tesnení by sa mali vyčistiť.
13. Vyššie uvedené operácie zopakujte na zostávajúcich zdvihátkach a podložkách. Pri inštalácii zdvíhadiel dávajte pozor, aby ste si ich nepomýlili.
14. Pri montáži namažte podložku olejom a nainštalujte ju na driek ventilu. Namažte piest a opatrne ho spustite na miesto. Dávajte pozor, aby sa práčka nepohla.
15. Po namontovaní všetkých zdvihákov namontujte späť vačkový hriadeľ. Pred inštaláciou hnacieho remeňa vačkového hriadeľa je potrebné znova skontrolovať vôle ventilov. (Všetky piesty by mali byť v strede svojho zdvihu; na kontrolu vôlí by sa mal vačkový hriadeľ otočiť cez ozubené koleso).
16. Ak sú zdvihátka ventilov hlučné, keď je motor teplý, hluk je možné eliminovať alebo znížiť nastavením vôlí ventilov na minimálnu povolenú hodnotu.
17. Najnovšie modely sú vybavené upravenou trubicou na mazanie ložiskových viečok, čo pomáha eliminovať hluk zdvihátka. Túto upravenú trubicu je možné nainštalovať aj na staršie modely.
 |
 |
