Внимание! Преди да извършите следните действия, прочетете предпазните мерки, описани в параграф 20.
Шофьорска въздушна възглавница - отстраняване
Модели произведени преди септември 2002г.
1. Деактивирайте системата на въздушните възглавници, както е описано в параграф 20.
2. Ако е необходимо, завъртете волана, за да получите достъп до двата монтажни винта на въздушната възглавница. Винтовете са разположени отзад на главината на волана.
3. Отстранете двата винта, закрепващи модула на въздушната възглавница.
4. Внимателно издърпайте модула на въздушната възглавница от центъра на волана.
5. Внимателно освободете електрическия конектор от скобата на въздушната възглавница (работете само с пръсти) и изключете конектора, като издърпате щепсела нагоре от въздушната възглавница.
6. Ако въздушната възглавница трябва да се съхранява за някакъв период от време, извадена от превозното средство, вижте предпазните мерки за съхранение, описани в параграф 20.
Модели произведени след септември 2002г.
7. Деактивирайте системата на въздушната възглавница, както е описано в параграф 20.
8. Поставете отвертка в трите отвора на гърба на волана, един по един, и натиснете вътрешната задържаща пружина настрани, за да освободите задържащите зъбчета на въздушната възглавница. В същото време дръпнете въздушната възглавница от волана, за да я освободите (фиг. 21.8, а, б).

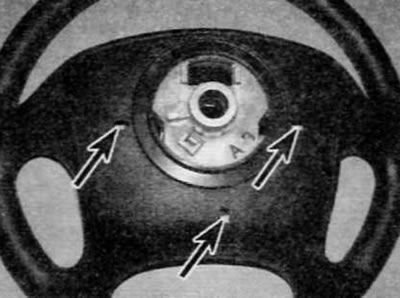

Фиг. 21.8, а. Поставете отвертката в трите отвора един по един (отбелязани със стрелки) отзад на волана...

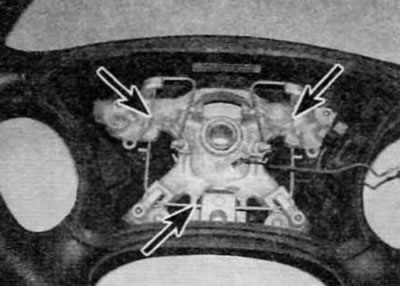

Фиг. 21.8, б....и отстранете вътрешната задържаща пружина (отбелязани със стрелки) настрани, за да освободите зъбците на въздушната възглавница (показано с премахната въздушна възглавница)
9. Изключете електрическия конектор за заземяване на клаксона, след това освободете задържащата скоба и откачете електрическия конектор на въздушната възглавница (фиг. 21.9, а, б). Отстранете модула на въздушната възглавница.

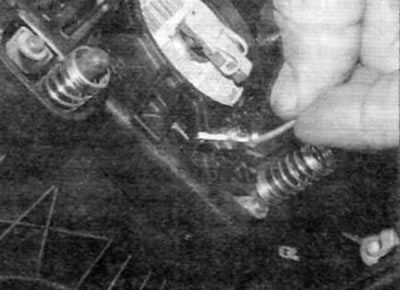

Фиг. 21.9, а. Изключете електрическия конектор за заземяване на клаксона...

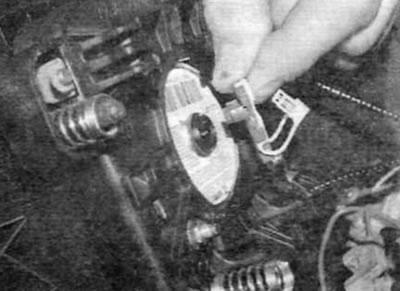

Фиг. 21.9, б.... след това освободете задържащата скоба и разкачете електрическия конектор на въздушната възглавница
10. Ако въздушната възглавница трябва да се съхранява за някакъв период от време, извадена от автомобила, вижте предпазните мерки за съхранение, описани в параграф 20.
Шофьорска въздушна възглавница - монтаж
11. Монтажът се извършва в обратния ред на отстраняването, като се вземат предвид следните точки:
- a) Не удряйте и не изпускайте модула на въздушната възглавница по време на монтажа.
- b) Свържете здраво електрическите конектори, след това поставете модула на въздушната възглавница в волана, като внимавате да не прищипете електрическия кабел.
- c) Ако въздушната възглавница е закрепена с винтове, затегнете винтовете здраво.
- d) Ако въздушната възглавница е закрепена с пружина, натиснете я на място, докато скобите се захванат напълно.
- d) След като инсталацията приключи, активирайте системата на въздушните възглавници, както е описано в параграф 20.
Пътническа въздушна възглавница - Премахване
Модели произведени преди септември 2002г.
12. Деактивирайте системата на въздушните възглавници, както е описано в параграф 20.
13. Махнете екип на отделението ("перчаточник").
14. Работейки през отвора на отделението за съхранение, отстранете петте монтажни болта на въздушната възглавница, разположени в основата на модула на въздушната възглавница.
15. Освободете задържащата скоба, разкачете електрическия конектор на въздушната възглавница и след това отстранете модула на въздушната възглавница от лицевата плоча.
16. Ако въздушната възглавница трябва да се съхранява за определен период от време, извадена от автомобила, вижте предпазните мерки за съхранение, описани в параграф 20.
Модели произведени след септември 2002г.
17. Деактивирайте системата на въздушните възглавници, както е описано в параграф 20.
18. Отстранете модула на предния панел, както е описано в глава 11.
19. Отстранете въздуховода, разположен над модула на въздушната възглавница.
20. Отстранете четирите гайки, закрепващи модула на въздушната възглавница. Разкачете скобите на капака на въздушната възглавница около периферията на капака и свалете въздушната възглавница.
21. Освободете задържащата скоба, разкачете електрическия конектор на въздушната възглавница и след това извадете модула на въздушната възглавница от автомобила.
22. Ако въздушната възглавница трябва да се съхранява за някакъв период от време, извадена от превозното средство, вижте предпазните мерки за съхранение, описани в параграф 20.
Пътническа въздушна възглавница - Монтаж
23. Монтажът се извършва в обратния ред на премахването, като се вземат предвид следните точки:
- a) Не удряйте и не изпускайте модула на въздушната възглавница по време на монтажа.
- b) Свържете здраво електрическите конектори, след което поставете модула на въздушната възглавница на определеното му място, като внимавате да не прищипете електрическия кабел.
- c) Затегнете здраво монтажните винтове/гайки на въздушната възглавница.
- d) Инсталирайте предния панел или отделението за съхранение (което е приложимо), както е описано в глава 11.
- d) След като инсталацията приключи, активирайте системата на въздушната възглавница, както е описано в параграф 20.
Странична въздушна възглавница
24. Демонтажът и монтажът на страничните въздушни възглавници трябва да се поверят на дилър на Peugeot/Citroen. За да премахнете/инсталирате модула на въздушната възглавница, седалката трябва да бъде разглобена.
Горна странична въздушна възглавница
25. Премахването и монтирането на горната странична въздушна възглавница трябва да се повери на дилър на Peugeot/Citroen. За да премахнете/инсталирате модула на въздушната възглавница, отстранете частично тапицерията.
Спирална пружина - Отстраняване
Модели произведени преди септември 2002г.
26. Отстранете модула на въздушната възглавница, както е описано по-рано в този параграф.
27. Отстранете волана, както е описано в глава 10.
28. Отстранете долния и горния капак на кормилната колона, както е описано в глава 11.
29. Проследете електрическото окабеляване от въртящия се електрически контакт обратно до електрическия конектор под кормилната колона и изключете електрическия конектор.
30. Отстранете трите винта и отстранете спиралната пружина от кормилната колона, като прекарате кабелния сноп през скобата на скоростния лост. Обърнете внимание на разположението на кабелния сноп.
Модели произведени след септември 2002г.
31. Спиралната пружина на въздушната възглавница е неразделна част от модула на превключвателя на кормилната колона, разположен под волана. За подробна информация относно премахването и инсталирането, моля, вижте параграф 4.
Винтова пружина - монтаж
32. Монтажът се извършва в ред, обратен на премахването, като се вземат предвид следните точки за модели, произведени преди септември 2002 г.:
- a) Преди монтаж, центрирайте спиралната пружина, като изравните маркировките върху нейното тяло и въртящата се централна част. Инструкции за центриране на блока също са дадени на етикета, разположен на повърхността на блока.
- b) Преди да монтирате спиралната пружина и волана, уверете се, че колелата са в положение право напред.
- c) Преди да монтирате капаците на кормилната колона, прокарайте правилно кабелния сноп на винтовата пружина, както е отбелязано преди отстраняването.
- d) Монтирайте волана, както е описано в глава 10, и инсталирайте модула на въздушната възглавница, както е описано по-рано в този параграф.
Блок за управление на въздушни възглавници
Премахване
33. Деактивирайте системата на въздушната възглавница, както е описано в параграф 20.
34. Отстранете централната конзола, както е описано в глава 11, след което освободете скобата и разкачете електрическия конектор на контролния блок на въздушната възглавница (фиг. 21.34).

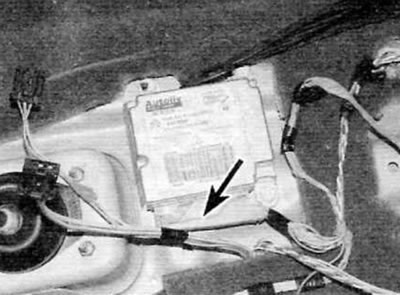

Фиг. 21.34. Освободете скобата и изключете електрическия конектор (отбелязани със стрелка) на блока за управление на въздушната възглавница
35. Отстранете болтовете и след това отстранете контролния блок от автомобила.
Монтиране
36. Монтажът се извършва в ред, обратен на премахването, като се вземат предвид следните точки:
- a) Уверете се, че стрелката на горната повърхност на блока е обърната към предната част на автомобила.
- b) Завийте монтажните болтове на контролния блок и ги затегнете здраво.
- c) Инсталирайте централната конзола, както е описано в глава 11.
- d) След като инсталацията приключи, активирайте системата на въздушната възглавница, както е описано в параграф 20.
