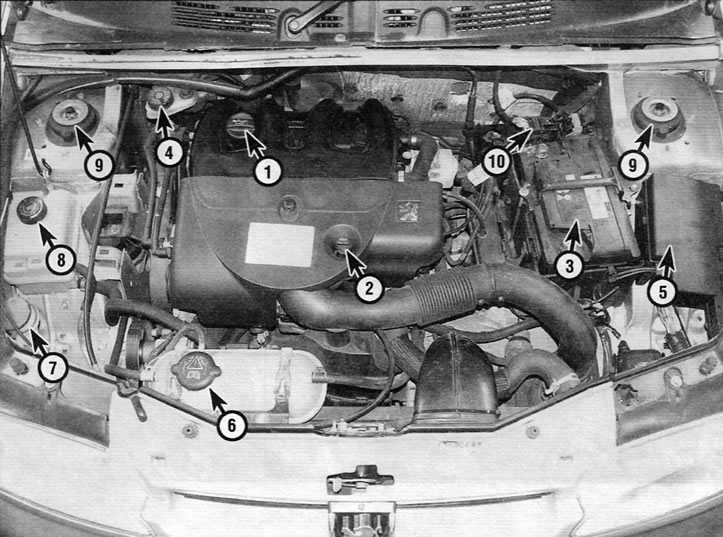

Compartimentul motorului (vedere de sus) — model produs înainte de septembrie 2002 cu motor de 1,9 l (seria DW)
1. Capac de umplere cu ulei de motor; 2. Joja de ulei de motor; 3. Baterie; 4. Rezervor de lichid de frână; 5. Cutie de siguranțe/relee; 6. Vas de expansiune al sistemului de răcire; 7. Rezervorul de apă pentru spălătorul de parbriz/hayon; 8. Rezervor de lichid de servodirecție; 9. Suport superior al lonjeroanelor suspensiei; 10. Unitate de control a motorului

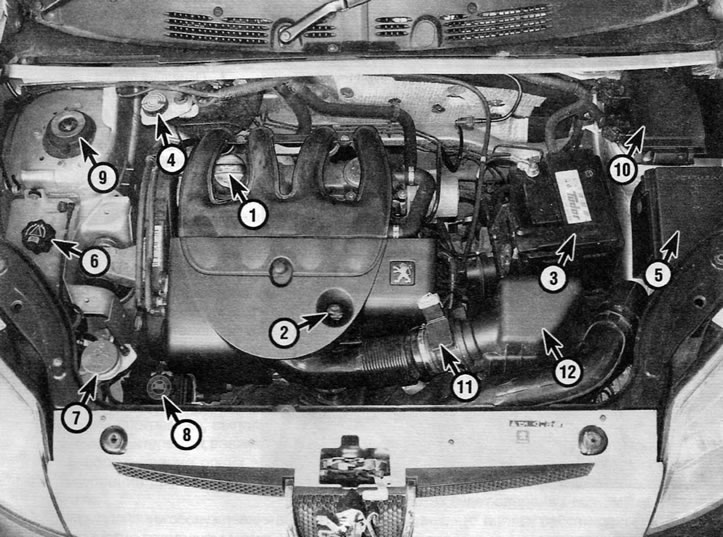

Compartimentul motorului (vedere de sus) — model produs după septembrie 2002 cu motor de 1,9 L (seria DW)
1. Capac de umplere cu ulei de motor; 2. Joja de ulei de motor; 3. Baterie; 4. Rezervor de lichid de frână; 5. Cutie de siguranțe/relee; 6. Vas de expansiune al sistemului de răcire; 7. Rezervorul de apă pentru spălătorul de parbriz/hayon; 8. Rezervor de lichid de servodirecție; 9. Suport superior al lonjeroanelor suspensiei; 10. Unitate de control a motorului; 11. Senzor de debit de aer; 12. Carcasa filtrului de aer

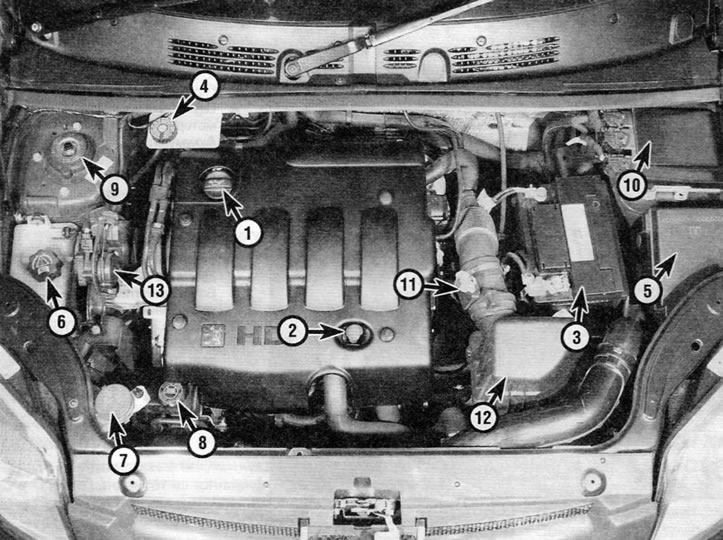

Compartimentul motorului (vedere de sus) - model cu motor de 2,0 l
1. Capac de umplere cu ulei de motor; 2. Joja de ulei de motor; 3. Baterie; 4. Rezervor de lichid de frână; 5. Cutie de siguranțe/relee; 6. Vas de expansiune al sistemului de răcire; 7. Rezervorul de apă pentru spălătorul de parbriz/hayon; 8. Rezervor de lichid de servodirecție; 9. Suport superior al lonjeroanelor suspensiei; 10. Unitate de control a motorului; 11. Senzor de debit de aer; 12. Carcasa filtrului de aer; 13 Senzor de poziție a pedalei de accelerație

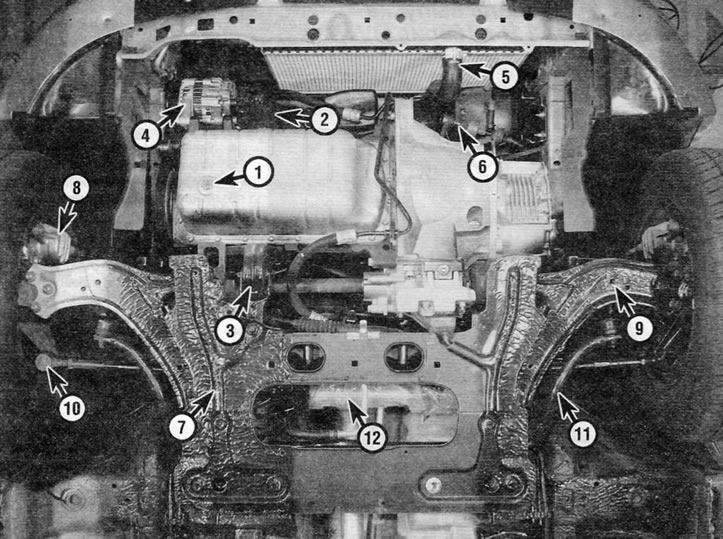

Partea din față a mașinii (vedere de jos)
1. Bușon de golire a baiei de ulei; 2. Filtru de ulei; 3. Suport motor/cutie de viteze spate; 4. Generator; 5. Furtun inferior al radiatorului; 6. Cablu ambreiaj; 7. Cadru auxiliar față; 8. Etrier de frână față; 9. Brațul inferior al suspensiei față; 10. Articulație sferică a tijei de direcție; 11. Bară antiruliu față; 12. Ansamblul casetei de direcție

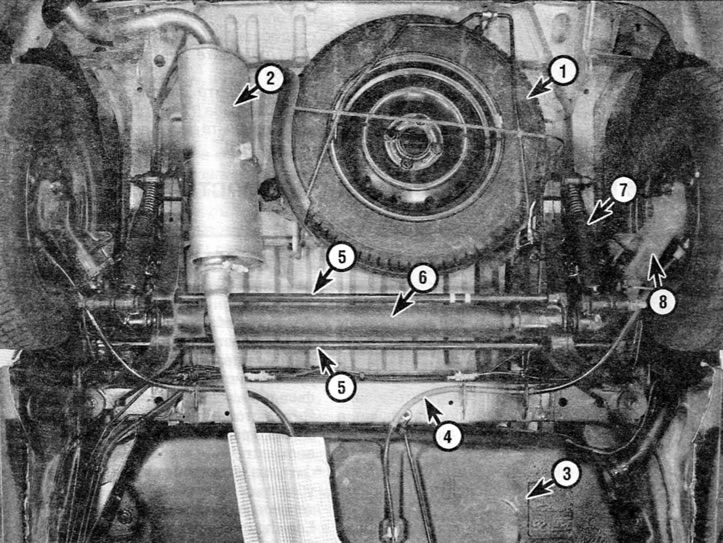

Partea din spate a mașinii (vedere de jos)
1. Roată de rezervă; 2. Tobă de eșapament spate; 3. Rezervor de combustibil; 4. Cablu frână de mână; 5. Bară de torsiune a suspensiei spate; 6. Traversa tubulară a suspensiei spate; 7. Amortizor spate; 8. Braț oscilant al suspensiei spate
