Motorul ștergătorului de parbriz 4 al hayonului în portbagaj — demontare și montare (Peugeot Partner I)

Notă: Modelele ulterioare vor necesita un pistol de nituiri și nituri adecvate pentru instalare.

Demontarea

1. Scoateți brațul ștergătorului de parbriz (vezi paragraful 13).

2. Scoateți panoul de ornament al hayonului așa cum este descris în capitolul 11.

3. La modelele anterioare, scoateți cele trei piulițe care fixează suportul motorului ștergătorului de parbriz pe hayon.

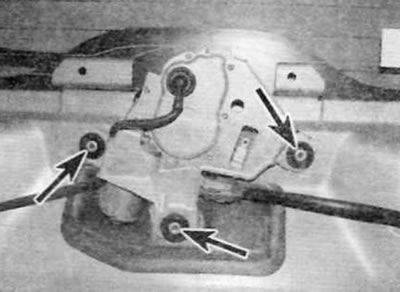

4. La modelele ulterioare, folosiți un burghiu de 8 mm pentru a găuri cu grijă capetele niturilor pop care fixează suportul motorului ștergătorului de ușă (figura 15.4).

Avertizare. Aveți mare grijă să nu deteriorați motorul sau hayonul atunci când scoateți niturile.

Originalul este publicat pe portal [PEUGEOTBOOK]

5. După deșurubarea a trei piulițe sau scoaterea a trei nituri, deconectați conectorul electric, deconectați furtunul de spălare și scoateți motorul ștergătorului de la hayon. Aveți grijă să nu lăsați bucșele să cadă din suporturile de cauciuc ale motorului.



6. Scoateți bucșa de etanșare a motorului ștergătorului de pe geamul ușii.

7. Dacă este cazul, scoateți restul fiecărui nit de pe suportul motorului/hayonului. Asigurați-vă că toate niturile rămase sunt îndepărtate.

Instalare

8. Înainte de instalare, inspectați bucșa de etanșare și suporturile de cauciuc pentru a depista semne de deteriorare și înlocuiți-le dacă este necesar.

9. Instalați corect garnitura de etanșare din cauciuc pe geamul hayonului și instalați corect suporturile și bucșele de cauciuc pe suportul motorului.

10. Aduceți motorul ștergătorului de parbriz în poziția sa normală și fixați-l cu piulițe sau nituri explozive noi.

11. Conectați conectorul electric și conectați furtunul spălătorului la motorul electric. și apoi instalați panoul ornamental pe hayon. Cuplați contactul, apoi activați ștergătorul de parbriz și lăsați-l să se oprească în poziția de bază.

12. Instalați brațul ștergătorului de parbriz conform descrierii din paragraful 13.
