Capace pentru coloana de direcție
Demontarea
1. Scoateți cele patru șuruburi care fixează capacul inferior (figura 30.1).

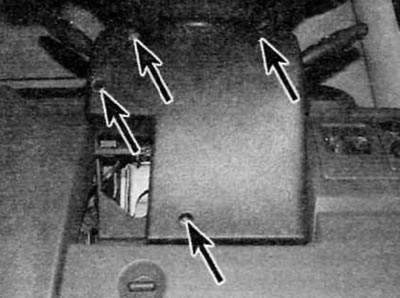

Figura 30.1. Scoateți cele patru șuruburi (marcat cu săgeți) elemente de fixare ale capacului inferior al coloanei de direcție
2. Scoateți capacul inferior, apoi ridicați și scoateți capacul superior (figura 30.2).

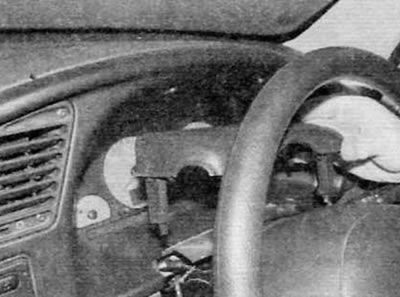

Figura 30.2. Scoateți capacul inferior, apoi ridicați și scoateți capacul superior
Instalare
3. Instalarea se efectuează în ordine inversă demontării.
Secțiunea superioară a panoului frontal
Demontarea
4. Scoateți capacele inferioare și superioare ale coloanei de direcție așa cum este descris mai sus.
5. Scoateți cele trei șuruburi și orificiul de aerisire central de pe panoul frontal (figura 30.5, a, b).

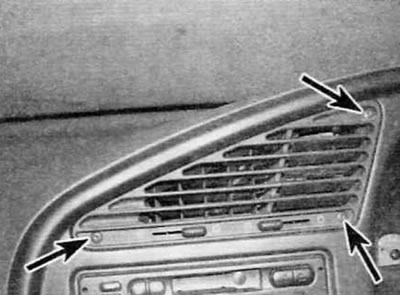

Figura 30.5, a. Scoateți cele trei șuruburi (marcat cu săgeți)...

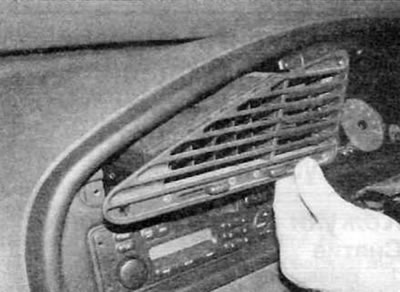

Figura 30.5, b....și scoateți deflectorul central de ventilație de pe panoul frontal
6. Scoateți unitatea audio și cadrul de susținere așa cum este descris în Capitolul 12.
7. Scoateți cele două șuruburi care fixează secțiunea superioară a panoului frontal, situată deasupra tabloului de bord (figura 30.7).

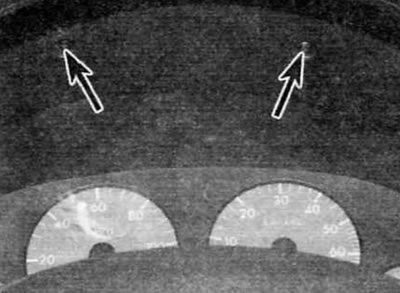

Figura 30.7. Scoateți cele două șuruburi care fixează secțiunea superioară a panoului frontal deasupra tabloului de bord (marcat cu săgeți)
8. În mod similar, deșurubați șuruburile care fixează secțiunea superioară, situată sub panoul de bord și în orificiul pentru unitatea audio (figura 30.8, a, b).

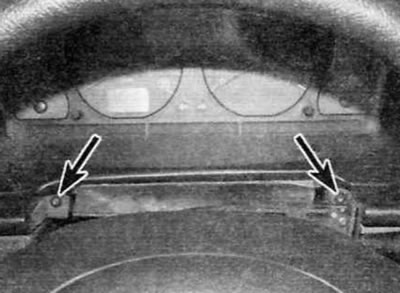

Figura 30.8, a. Scoateți șuruburile care fixează panoul superior de sub tabloul de bord (marcat cu săgeți)...

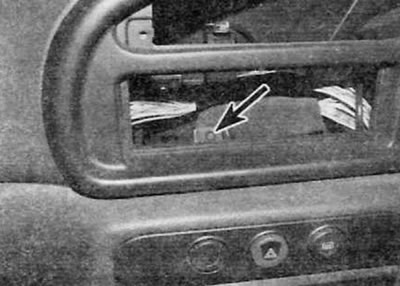

Figura 30.8, b....și în deschiderea pentru unitatea audio (marcat cu o săgeată)
9. Trageți de secțiunea superioară a panoului frontal pentru a elibera clemele și a-l scoate din vehicul (figura 30.9).

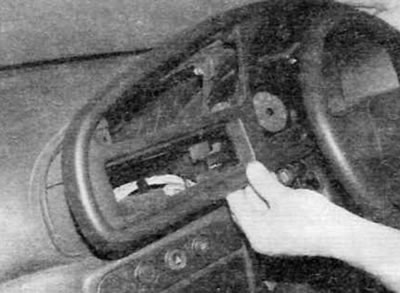

Figura 30.9. Trageți de panoul superior pentru a elibera zăvoarele
Instalare
10. Instalarea se efectuează în ordine inversă demontării.
Panou de instrumente
11. Consultați Capitolul 12.
Ansamblu panou frontal
Notă: Aceasta este o operațiune complexă care necesită demontarea a numeroase componente și ansambluri și deconectarea a numeroși conectori electrici. Marcați locația tuturor cablurilor electrice deconectate în mod corespunzător sau atașați etichete pe conectori pentru a evita confuzia în timpul instalării.
Demontarea
12. Deconectați cablul de împământare de la baterie (vezi "Deconectarea bateriei").
13. Scoateți panoul grilei hotei așa cum este descris în paragraful 24.
14. Demontați motorul și articulația ștergătorului de parbriz așa cum este descris în Capitolul 12.
15. Prin deschiderea pentru panoul grilei hotei, deșurubați cele trei piulițe care fixează panoul frontal pe peretele despărțitor.
16. Mutați scaunele din față complet în spate. Setați volanul în poziția de mers drept înainte și blocați coloana de direcție.
17. Demontați capacele coloanei de direcție și secțiunea superioară a bordului așa cum este descris anterior în acest paragraf.
18. Scoateți consola centrală așa cum este descris în paragraful 29.
19. Demontați volanul conform descrierii din capitolul 10.
20. Îndepărtați următoarele elemente așa cum este descris în capitolul 12:
- a) tabloul de bord;
- b) bloc audio;
- c) airbag pasager;
- d) comutatoare pe coloana de direcție.
21. Scoateți comutatoarele de pe panoul frontal așa cum este descris în capitolul 12.
22. Scoateți difuzorul de pe bordul din partea pasagerului și apoi scoateți șurubul din deschiderea difuzorului.
23. Scoateți panourile de ornare ale stâlpului frontal conform descrierii din paragraful 28.
24. Scoateți cele două șuruburi de montare superioare din fiecare colț al unității de control a încălzirii/ventilației.
25. Folosind o șurubelniță mică, eliberați clapeta de blocare din partea centrală inferioară a unității de control și scoateți unitatea de pe panoul frontal.
26. Rotiți unitatea de control în sus cât permite spațiul, apoi eliberați clemele și deconectați cablurile de control de la unitate. Marcați locația cablurilor pentru a asigura o instalare corectă.
27. Deconectați conectorul electric de pe spatele unității de control, apoi scoateți unitatea.
28. Scoateți compartimentul de depozitare de deasupra unității de control a încălzirii/ventilației și deșurubați cele patru șuruburi care fixează panoul central.
29. Scoateți scrumiera și deșurubați cele două șuruburi din orificiul scrumierei.
30. Scoateți șurubul de la baza panoului frontal de deasupra consolei centrale.
31. Scoateți capacul cutiei de siguranțe și eliberați cutia de siguranțe/relee de pe accesoriile de montare de pe placa frontală.
32. Scoateți șurubul și eliberați mânerul de eliberare a capotei.
33. Scoateți câte un șurub de pe fiecare parte a panoului frontal.
34. Deconectați sau eliberați toate elementele de fixare rămase ale plăcii frontale.
35. Cu ajutorul unui asistent, ridicați panoul frontal deasupra locului de instalare și glisați-l înapoi. După ce ați creat suficient spațiu, deconectați toți conectorii electrici de la panoul frontal, notând pozițiile lor de instalare. Notă de traseul cablajului și eliberează-l din diferitele cleme.
36. Asigurați-vă că toate componentele necesare sunt deconectate și mutate în lateral, apoi scoateți panoul frontal din vehicul.
Instalare
37. Instalarea se efectuează în ordine inversă față de demontare. Asigurați-vă că toți conectorii electrici sunt conectați corect și că șuruburile/piulițele corespunzătoare sunt strânse bine.
