Ambreiaj — demontare și instalare (Peugeot Eurovans 807)

Demontarea

Cilindru principal de ambreiaj

1. Îndepărtați protecția compartimentului motor.

2. Deconectați conducta de alimentare cu lichid de frână de la cilindrul principal, trecând pe sub servofrână.

3. Scoateți ornamentul inferior al panoului de bord din spațiul pentru picioare al șoferului și deconectați gura de aerisire din podea.

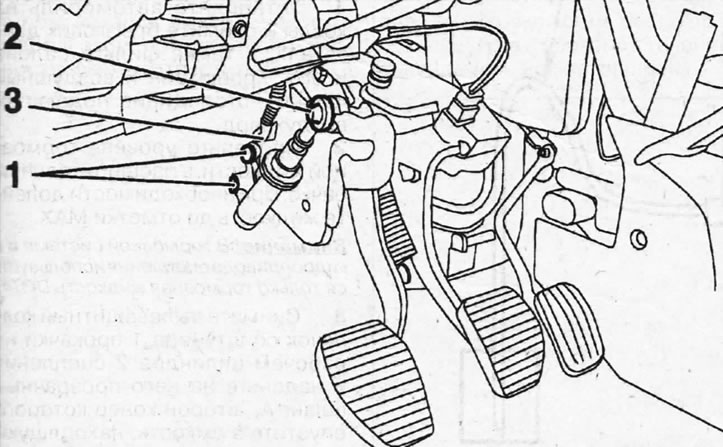

4. Deșurubați șuruburile 1 care fixează cilindrul principal al ambreiajului și scoateți clema care fixează capul împingătorului 2 al pistonului cilindrului principal al ambreiajului la știftul de conectare al pedalei de ambreiaj și deconectați împingătorul și cilindrul (vezi ilustrația).



5. Deconectați conductele de presiune și alimentare 3 de la cilindrul principal al ambreiajului (vezi ilustrația 4.4).

Cilindru receptor ambreiaj

Mașini cu motoare pe benzină

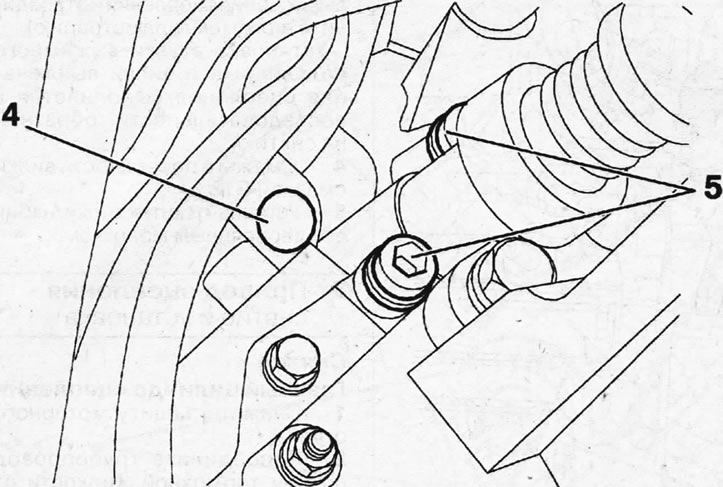

6. Deconectați conducta de presiune 4 de la cilindrul de lucru (vezi ilustrația).





7. Deșurubați șuruburile 5 și scoateți cilindrul receptor al ambreiajului (vezi ilustrația 4.6).

Vehicule cu motorină

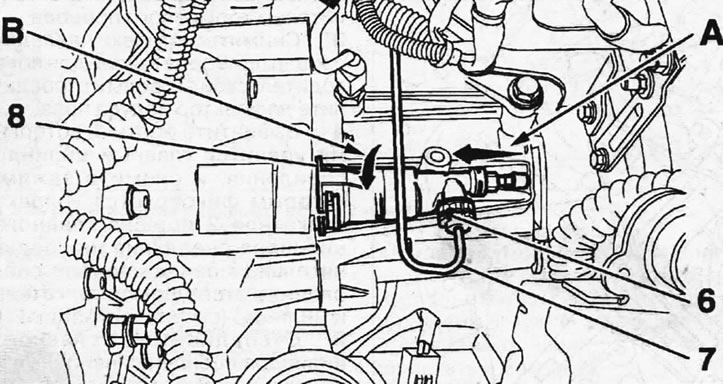

8. Deplasați conducta 7 în lateral fără a o deconecta de la cilindru, ci doar prin slăbirea suportului 6 (vezi ilustrația).



9. Deconectați cilindrul de lucru 8 împingându-l în direcția săgeții A și rotindu-l simultan în sens invers acelor de ceasornic în direcția săgeții B (vezi ilustrația 4.8)

Instalarea cilindrilor ambreiajului principal și receptor se efectuează în ordine inversă demontării acestora.

10. Ungeți suprafața de așezare a chiulasei sferice a împingătorului pistonului cilindrului principal al ambreiajului cu vaselină ESSO NORMA 275.

11. Aduceți nivelul lichidului din acționarea hidraulică a ambreiajului la normal și scoateți aerul din acesta.
