Горивният филтър се намира до резервоара за гориво под дъното на автомобила. При отстраняване на горивния филтър трябва да се спазват всички предпазни мерки, свързани със запалими вещества. При разкачване на маркучите трябва да се освободи налягането в горивната система.
37. Поставете задната част на автомобила върху стойки за крикове.
38. Разкачете стойката на филтъра от лявата страна на резервоара за гориво.
39. Отстранете скобите, закрепващи маркучите към горивния филтър. Фабрично маркучите са закрепени със скоби. Когато сменяте горивния филтър, можете да инсталирате по-конвенционални затягащи скоби, затегнати с винт.
40. Изключете маркучите за гориво от филтъра. На тялото на филтъра има стрелки, показващи посоката на потока на горивото.
41. Отстранете горивния филтър и поставете нов (вижте илюстрацията).

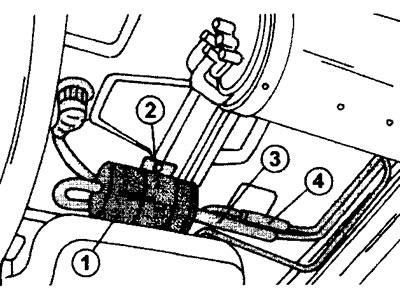

3.41 Горивният филтър се намира до резервоара за гориво под дъното на автомобила
1 - горивен филтър
2 - скоба за закрепване на горивния филтър към резервоара
3 - тръбопровод за подаване на гориво
4 - връщане на горивопровод
Моля, не забравяйте, че горивният филтър може да се рециклира и не трябва да се изхвърля заедно с битовите отпадъци.
Филтърът се монтира в ред, обратен на отстраняването. След като монтирате горивния филтър, стартирайте двигателя и се уверете, че маркучите за гориво са здраво закрепени.
Внимание! Горивната система е под налягане, което означава, че при демонтиране на горивната помпа, горивния филтър, горивните инжектори, горивната шина и регулатора на налягането или разкачване на маркучите, налягането трябва да се освободи, за да се избегне разливане на гориво.
Процедурата, която трябва да следвате, преди да изключите съответната част от горивната система, е следната.
42. Изключете отрицателната (-) клема на акумулатора.
43. Поставете съд под фугата за разделяне и увийте самата фуга с парцал.
44. Развийте съединителната гайка. Разхлабете бавно гайката, за да освободите налягането.
Запушете дупките, за да предотвратите изтичане на гориво и навлизане на мръсотия.
