Съдържание: Премахване 🠇 Инсталация 🠇
Премахване
Свалете дясното предно колело.
Свалете предпазния капак на двигателя.

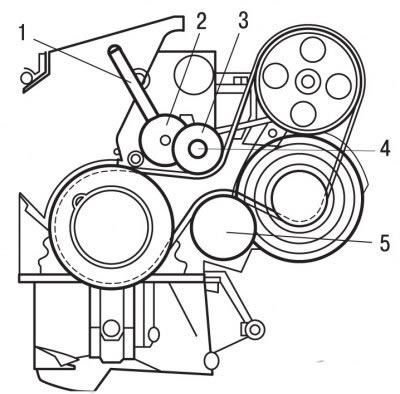

Фигура 3.84. Местоположение на спомагателния задвижващ ремък на двигателя EW10J4 със сервоуправление: 1 - специално устройство; 2 - динамичен обтегач на ремъка; 3 - ролка; 4 - болт; 5 - ролка
Фигура 3.85. Местоположение на задвижващия ремък на спомагателните агрегати на двигател EW10J4 със сервоуправление и климатична система: 1 - специално устройство; 2 - динамичен обтегач на ремъка; 3 - ролка; 4 - болт; 5 - ролка
Разхлабете опъването на ремъка, като завъртите болт 2 (фигура 3.84, 3.85).
Фиксирайте динамичния обтегач 2 в посочената позиция, като използвате специален инструмент 1.
Внимание! Използвайте тебешир, маркер или боя, за да маркирате посоката на въртене на задвижващия ремък на спомагателните устройства. Ако задвижващият ремък за прикачените устройства се завърти в обратна посока по време на монтажа, това ще доведе до неговото разрушаване.
Свалете задвижващия ремък на спомагателните устройства от шайбите.
Проверете дали ролките 3 и 5 се въртят равномерно и плавно.
Инсталация
Поставете ремъка на коляновия вал и спомагателните шайби.
Уверете се, че ремъкът е правилно позициониран на всички шайби и ролки.
Издърпайте примката, за да извадите специалния инструмент 1, който автоматично ще опъне колана.
По-нататъшното монтиране на задвижващия ремък на спомагателните устройства се извършва в обратен ред на демонтирането.
