- Măsurați jocurile segmenților de piston în funcție de înălțime în canelurile pistonului, introducând succesiv segmenții în canelura corespunzătoare de pe piston (Figura 76). Jocul este determinat de o calibră introdusă în jocul dintre suprafața segmentului și suprafața canelurii pistonului. Nu există valori oficiale exacte, dar se crede că 0,10 mm este valoarea limită de uzură la care pistonul trebuie înlocuit.
- După aceasta, introduceți secvențial toți segmenții de piston din partea superioară în cămașa cilindrului funcțională. Folosind un piston inversat, împingeți segmentul în jos până la o distanță de 15 mm de marginea inferioară a găurii. Pentru a face acest lucru, așezați blocul cilindrilor pe o parte. Pentru a măsura spațiul dintre îmbinări, introduceți o calibră în îmbinarea inelară. Pe figura 77 arată cum se măsoară corect jocul dintre segmenții pistonului. Jocurile dintre articulații nu sunt reglabile și, dacă jocurile dintre articulații sunt mărite, segmenții pistonului trebuie înlocuiți. Datele sunt furnizate în tabelele de mărimi și ajustări.
- Măsurați diametrul pistonului cu un micrometru la un unghi drept față de bolțul pistonului, de-a lungul marginii inferioare a cămășii pistonului. Pentru a verifica jocul pistonului, măsurați diametrul alezajului. Găurile sunt măsurate în direcțiile longitudinală și transversală și la trei niveluri de-a lungul înălțimii căptușelii cilindrului de lucru. În acest fel se determină diametrul maxim și minim. Înregistrați rezultatele.

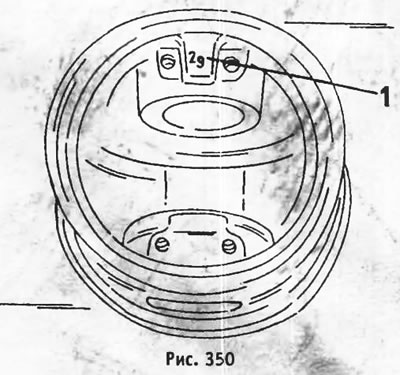

- După aceasta, scadeți valoarea diametrului pistonului din valorile diametrului găurii. Diferența constă în valoarea jocului pistonului. Doar o benzinărie poate oferi o valoare exactă. De exemplu, când sunt instalate pistoane AEF, jocul este de 0,10–0,12 mm. Pentru pistoanele PDC, această dimensiune este de 0,098–0,12 mm. La poziția (1) din Figura 350, este ștanțată o literă, fie "N" pentru pistoanele AEF, fie "U" pentru pistoanele PDC. Această denumire poate fi utilizată pentru a determina tipul de piston instalat.
Figura 350.
Dacă jocul depășește valoarea specificată, setul de piston trebuie înlocuit. Kiturile sunt furnizate complet cu segmenți de piston și bolțuri de piston.
- Verificați bolțurile și alezajele pistonului pentru uzură și deteriorare. Știftul pistonului trebuie să intre în orificiul pistonului cu aspirație (lubrifiat).
