- Verificați absența răsucirii și îndoirii bielelor pe o mașină de testare a bielelor. Cel mai bine este să faceți acest lucru într-un atelier, deoarece bielele îndoite sau chiar răsucite pot interfera cu funcționarea normală a motorului.
- Ungeți toate piesele cu ulei de motor.
- Poziționați pistoanele și bielele pentru asamblare, adică decupajul din camera de ardere și proeminența pentru carcasa lagărului bielei trebuie să fie amplasate pe aceeași parte, așa cum se arată în Figura 272.

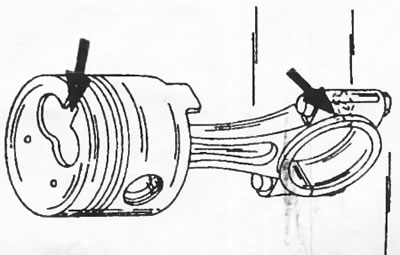

Figura 272. Asamblarea corectă a pistonului și a bielei.
- Introduceți bolțul pistonului în piston în modul descris mai sus și aliniați orificiul bielei și orificiul pistonului.
- Fixați pistonul cu un inel de siguranță. Verificați instalarea inelului de reținere pe întreaga circumferință.
- Introduceți bolțul pistonului din cealaltă parte a pistonului, treceți-l prin orificiul bielei și apăsați-l până se oprește. Dacă este necesar, folosiți un ciocan de plastic. După aceasta, instalați al doilea inel de fixare a pistonului.
- Ținând pistonul în mâini, mișcați biela în direcții diferite. Biela ar trebui să se miște ușor.
- Instalați segmenții de piston pe pistoane. În acest caz, în conformitate cu desenul 270 ține cont de faptul că:
marcajul din fabrică al segmenților de piston sau inscripția "TOP" trebuie să fie amplasată în partea de sus.
- Îmbinarea segmentului pistonului raclor de ulei trebuie să fie situată în linie cu orificiul pentru bolțul pistonului. Îmbinările celorlalte două inele trebuie să fie situate la un unghi de 120° față de îmbinarea inelului raclor de ulei. Amplasarea îmbinărilor segmenților de piston este indicată în figura 270. Înainte de a continua lucrul, comparați pistonul asamblat cu desenul. Ungeți generos segmenții pistonului cu ulei de motor.
- Ungeți pistonul cu ulei de motor și introduceți-l în alezajul corespunzător al cilindrului. Pentru a comprima segmenții pistonului la instalarea pistonului, sunt necesare benzi de compresie adecvate. Așezați banda de tensiune în jurul pistonului astfel încât marginea superioară a pistonului să iasă în afară cu încă 4-5 mm (Figura 273). Aceasta asigură introducerea pistonului în alezajul cilindrului.
- Montați capacele lagărelor de bielă conform instrucțiunilor secțiunea 16.2.
[Originalul este conținut pe portal PEUGEOTBOOK.ru]

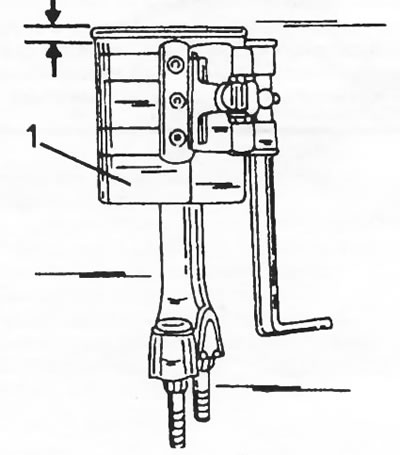

Figura 273. Aplicarea benzii de tensiune pe piston. Pistonul ar trebui să iasă în afară cu 4-5 mm.
