Стабилизираща щанга (Peugeot 306)

  • Главна
  • 30X
  • Peugeot 306 (1993-2002)
  • Шаси, ходова част
  • Задно окачване
  • Стабилизираща щанга
0
Премахването на стабилизиращата щанга също изисква специален инструмент. Стабилизиращата щанга е разположена от вътрешната страна на тръбата на задния мост и е свързана с надлъжните носачи чрез лостове. Фигура 252 показва разрез на окачването на колелата с местоположението на стабилизиращата щанга.

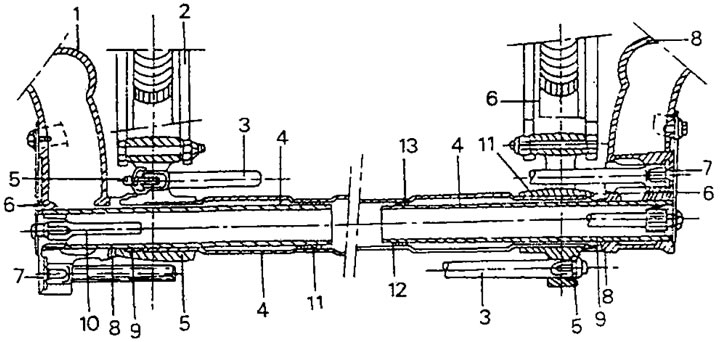

Фигура 252. Разрез на задния мост. 1. Теглич; 2. Греда на задния мост; 3. Торзия; 4. Ос на опората…
Фигура 252. Разрез на задния мост. 1. Теглич; 2. Греда на задния мост; 3. Торзия; 4. Ос на опората на надлъжното рамо; 5. Болт за монтаж на торсионната щанга; 6. Рамо на стабилизатора; 7. Торсионен болт; 8. Уплътнение тип "стреме" с уплътнителни ръбове; 9. Иглен лагер; 10. Стабилизираща щанга; 11. Корпус на тръбата на задния мост; 12. Мостова тръба; 13. Вътрешен лагер

  • Повдигнете задната част на колата. Колелата трябва да провиснат.
  • Свалете колелата.
  • От дясната страна отстранете болта с шайбата, закрепваща лоста към задния лост, и издърпайте щепсела от външния край на стабилизиращата щанга. Разположението на частите е показано на Фигура 253.
  • Смажете резбата на специалния болт за освобождаване 0908R с графитна грес и завийте болта в края на лоста, докато опре в стабилизиращата щанга (Фигура 254).
  • След това затегнете болта на Фигура 254, докато лостът за издърпване се отмести.
  • Извършете същата работа от лявата страна и издърпайте стабилизиращата щанга заедно с лоста от тръбата на моста.

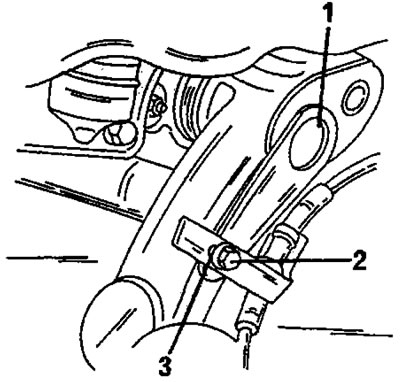

Фигура 253. Страничен изглед на окачването на колелата. Краят на стабилизиращата щанга е затворен с…

Фигура 253. Страничен изглед на окачването на колелата. Краят на стабилизиращата щанга е затворен с тапа (1). Болт (2) закрепва лоста към надлъжното рамо. Под главата на болта има шайба (3).

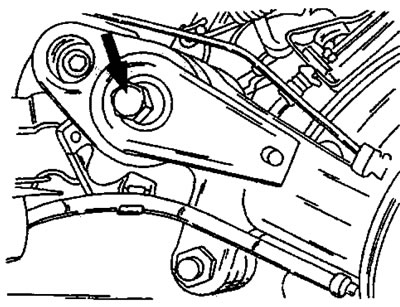

Фигура 254. Използване на специален избутващ болт за монтиране на стабилизиращата щанга.

Фигура 254. Използване на специален избутващ болт за монтиране на стабилизиращата щанга.


Ако е необходимо да свалите лоста от пръта, завийте обратно освобождаващия болт и издърпайте лоста, точно както е описано за лоста от дясната страна.

Преди да монтирате стабилизиращата щанга, смажете шлицовите канали с грес EssoNorva 275. Смажете резбите на устройството, както и гайката и шайбата с графитна грес.

Монтажът на стабилизиращата щанга се извършва, както следва:
  • Закрепете стабилизиращата щанга в менгеме и изберете необходимия лост. Левият лост има маркировка по централната линия на продълговатия отвор в лоста. Поставете нов гумен пръстен върху лоста, с издатината от противоположната страна на контактната повърхност на лоста. Смажете външната страна на гумения пръстен с грес KLuber Proba. Лявата страна на стабилизиращата щанга е закрепена с вдлъбнатина.
  • Подравнете лоста така, че маркировката (b) на лоста да съвпада с маркировката (a) на стабилизиращата щанга (2). Това подравняване гарантира, че и двата лоста са в едно и също положение след монтажа (Фигура 255). В това положение поставете лоста върху стабилизиращата щанга, докато спре.

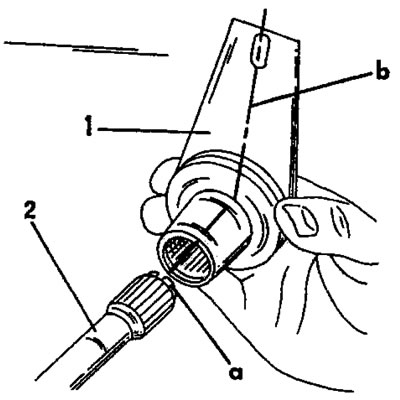

Фигура 255. Монтиране на лявото рамо (1) на стабилизиращата щанга (2). Маркировките «a» и «b»…

Фигура 255. Монтиране на лявото рамо (1) на стабилизиращата щанга (2). Маркировките "a" и "b" трябва да са разположени в една линия.

  • Завийте устройството в стабилизиращия прът, поставете шайбата и затегнете гайката. Държейки болта за плоския край, затегнете гайката, докато лостът е напълно монтиран върху стабилизиращата щанга, подобно на начина, по който е показано на Фигура 256 за монтирания стабилизатор. Ако лостът се поставя бавно, можете да го поставите с помощта на парче тръба с диаметър 30 мм и дължина 70 мм.

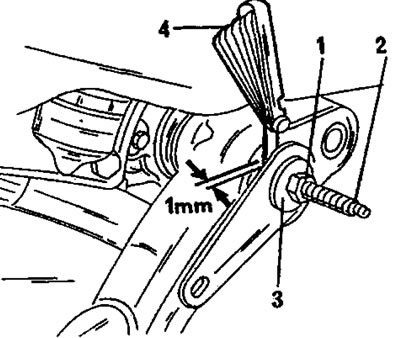

Фигура 256. Монтиране на лоста върху стабилизиращата щанга от дясната страна на автомобила, с…

Фигура 256. Монтиране на лоста върху стабилизиращата щанга от дясната страна на автомобила, с шайба, гайка и специален болт. За да поставите лоста на другия стабилизиращ прът, закрепете го в менгеме. 1. Ядка; 2. Резбова пръчка; 3. Шайба; 4. Сонда

  • Временно завийте болт M8 x 1.25 в стабилизиращата щанга (не по-дълга от 25 мм) и затегнете малко.
  • Натиснете стабилизатора в тръбата на оста от лявата страна, докато лостът опре до надлъжното рамо. Монтирайте болта (2) с шайбата (3) на Фигура 252 и затегнете болта с въртящ момент от 35 Nm. Също така закрепете скобата за поддържане на жилото на ръчната спирачка.
  • Подгответе и стабилизиращата щанга от дясната страна, тоест монтирайте уплътнението и завийте отново скобата, както е показано на Фигура 256. Поставете лоста така, че другият му край да е разположен в една линия с монтажния отвор, тоест както е показано на Фигура 252.
  • Поставете лоста върху стабилизиращата щанга, както е описано за левия лост. За да поддържате необходимото разстояние между лоста и надлъжния лост, поставете шайба с дебелина 1,0 мм между тях, както е показано на Фигура 256, и затегнете болта, докато лостът прилепне към шайбата.
  • Монтирайте болта с шайбата и го затегнете с въртящ момент от 35 Nm.
  • Покрийте резбата на щепсела с уплътнителен слой и завийте щепсела.
  • Завийте щепсела от противоположната страна.
  • Всички останали работи се извършват в обратен ред и след това колата се спуска на колелата си. Затегнете гайките на колелата до посочения въртящ момент.
