Фигура 313. Монтажен чертеж на алтернатора Париж-Рона.
Разглобяването на генератора с цел подмяна на четки или лагери се извършва, както следва:
- Развийте двата винта на регулатора на напрежението и извадете регулатора.
- Внимателно затегнете генератора в менгеме и поставете гаечен ключ с подходящ размер във вала на генератора. Разхлабете гайката на вала. Свалете ремъчната шайба, дистанционната шайба, шпонката и фланцовата шайба от предния край на вала.
- Отстранете дългите проходни болтове от предната част на генератора.
- Използвайте отвертка, за да отделите предния лагерен щит от корпуса на статора. Поставете отвертка на мястото, показано на Фигура 314, но не по-дълбоко от 2,0 мм, за да не повредите намотката на статора. Свалете щита на задвижващия лагер заедно с лагера, разположен в него.
- За да смените лагера, отстранете четирите винта от предната част на лагерния щит. След това хванете щита и лагера, както е показано на Фигура 261, и ударете вала върху парче дърво. В този случай лагерът се освобождава от ротора.

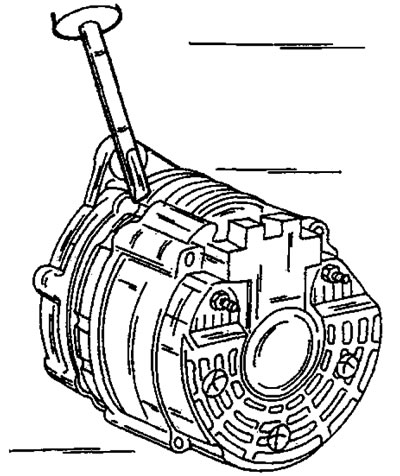

Фигура 314. Притискане на щита на задвижващия лагер далеч от генератора.
Не се препоръчва по-нататъшно разглобяване.
Генераторът се сглобява в обратен ред. Дължината на четките се измерва по същия начин, както при други генератори. Четките също стърчат от регулатора на напрежението. Запояването на нови четки не е лесно, така че е по-добре да поверите тази работа на сервиз или да инсталирате нов регулатор на напрежение.
