Wyjmowanie
Modele wyprodukowane przed wrześniem 2002 r.
1. Otwórz i podeprzyj maskę.
2. Zdemontuj kierunkowskazy zgodnie z opisem w rozdział 12.
3. Odepnij zewnętrzne klipsy mocujące plastikową osłonę pod kierunkowskazami po obu stronach.
4. Pociągnij panel wykończeniowy na zewnątrz, aby zwolnić zaczep pod reflektorem, a następnie przesuń panel wykończeniowy od środka pojazdu, aby go zdjąć (rysunek 25.4).

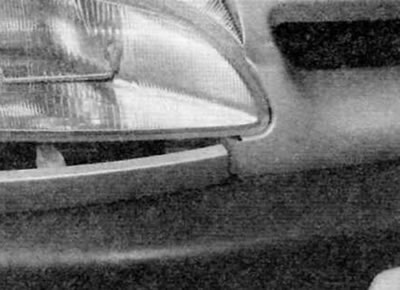

Rysunek 25.4 Pociągnij panel wykończeniowy na zewnątrz, aby zwolnić zaczep pod reflektorem, a następnie przesuń panel wykończeniowy od środka pojazdu, aby go zdjąć (wczesne modele)
5. Odkręć po dwie śruby mocujące po każdej stronie (rysunek 25.5).

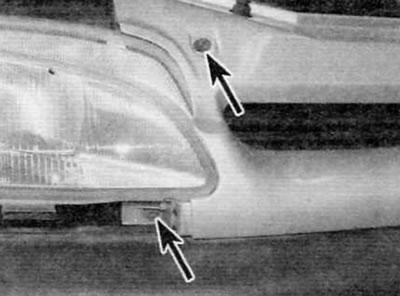

Rysunek 25.5. Wyjmij dwie śruby (oznaczone strzałkami) po każdej stronie (wczesne modele)
6. Podnieś kratkę nad regulowane ograniczniki maski i mocno ją pociągnij, aby zwolnić środkowe zaczepy mocujące (rysunek 25.6, a, b). Zdejmij osłonę chłodnicy z samochodu.

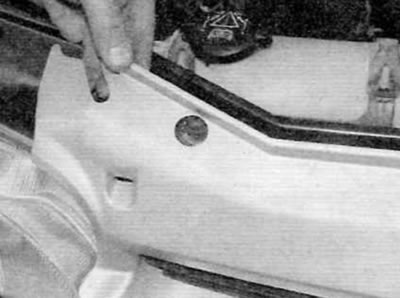

Rysunek 25.6, a. Zdejmij kratkę nad regulowanymi ogranicznikami maski...

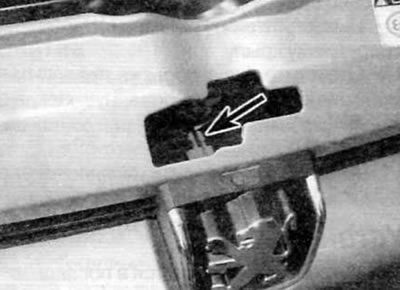

Rysunek 25.6, b....i mocno pociągnij, aby zwolnić centralne zaczepy mocujące (oznaczone strzałkami) (wczesne modele)
Modele wyprodukowane po wrześniu 2002 r.
7. Odkręć cztery śruby mocujące kratkę wzdłuż jej górnej krawędzi (rysunek 25.7).

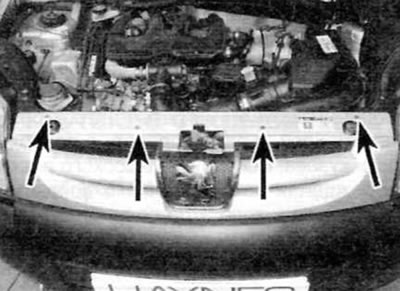

Rysunek 25.7. Wyjmij cztery śruby (oznaczone strzałkami) wzdłuż górnej krawędzi kratki
8. Podnieś kratkę, aby zwolnić środkową zakładkę mocującą i kołki po obu stronach (rysunek 25.8, a, b). Zdejmij osłonę chłodnicy z samochodu.

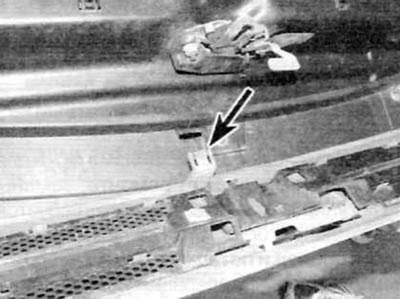

Rysunek 25.8, a. Podnieś kratkę, aby zwolnić środkową zakładkę mocującą (oznaczone strzałką)...

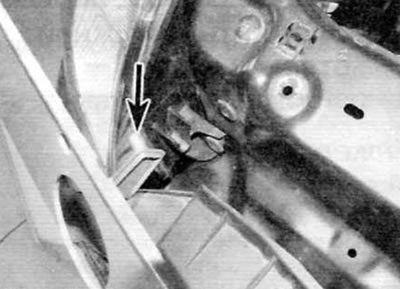

Rysunek 25.8, b....i wypustki (jeden z nich jest oznaczony strzałką) po każdej stronie
Instalacja
9. Montaż wykonuje się w odwrotnej kolejności niż demontaż.
