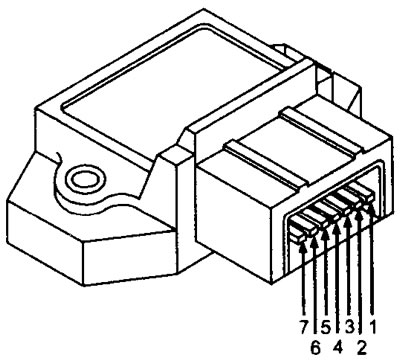

11.15 Rapel de aprindere
Referitor la sistemul de aprindere static (DIS), cele două semnale sunt trimise în secvența necesară către amplificator, care apoi trimite tensiune la borna negativă corespunzătoare a bobinei de aprindere DIS.
Pentru aprindere directă (DI) ECM trimite patru semnale, câte două semnale către fiecare amplificator, pentru a aplica tensiune la borna negativă a bobinei de aprindere pentru cilindrul respectiv. Fiecare booster pornește de două ori în timpul unui ciclu de motor și fiecare booster pornește două bobine de aprindere. Boosterul A pornește bobinele de aprindere #2 și #4, iar apoi amplificatorul B pornește bobinele de aprindere #1 și #3.
Valorile tensiunii amplificatorului DIS

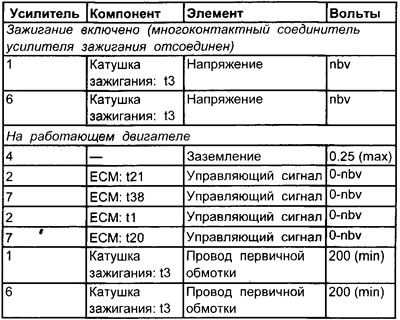

Numerele terminalelor
Notă, nbv - tensiunea nominală a bateriei (vezi ilustrația 11.10)
Valorile tensiunii DI amplificatorului (Amplificatoarele A și B)

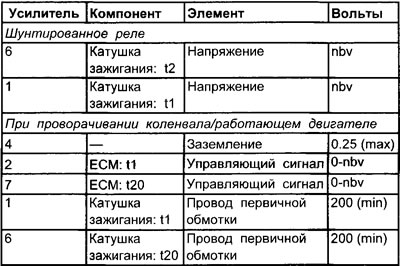

Numerele terminalelor
Vezi ilustrația 11.11
Influența factorilor externi
- Defecțiune a sistemului de aprindere
- Comutator de aprindere defect
- Generator
- Regulator de tensiune sau distribuitor de aprindere
