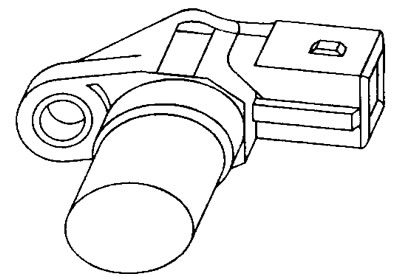

11.13 Senzor poziție arbore cu came (CMP) (Senzor Hall)

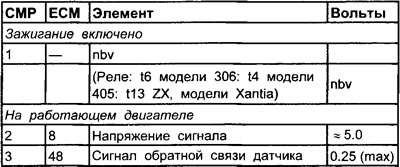

Valorile tensiunii senzorului de poziție a arborelui cu came (SMR)
Numerele terminalelor
Vezi ilustrația 11.10, 11.11
Verificarea senzorului de poziție a arborelui cu came (SMR) (verificare generală)
1. Inspectați conectorul multi-pini al senzorului de poziție a arborelui cu came pentru semne de coroziune și deteriorare.
2. Asigurați-vă că pinii conectorului sunt instalați corect și că au un contact bun cu conectorul multipini al senzorului de poziție a arborelui cu came.
Verificarea performanței senzorului de poziție a arborelui cu came (SMR)
1. Verificarea este destul de simplă. Senzorul are trei fire: un fir de alimentare, un fir de împământare și un fir de semnal.
2. Conectați cablul pozitiv al voltmetrului la conectorul multipini al senzorului de poziție a arborelui cu came (vezi nota 2) sau conectați unitatea de ieșire (Al Doilea Război Mondial) între conectorul multi-pini al unității electronice de control și unitatea electronică de control.
3. Conectați conductorul negativ al unui osciloscop, al unui contor de timp închis întrerupător sau al voltmetrului la împământarea motorului.
4. Conectați sonda pozitivă a unui osciloscop, a unui contor de durată închis întrerupător sau a voltmetrului la borna firului de semnal al senzorului de poziție a arborelui cu came.
Test de ieșire a senzorului de poziție a arborelui cu came (SMR)
- Porniți motorul și lăsați-l la ralanti și verificați puterea (vezi ilustrația 11.14)
11.14 Forma de undă tipică de ieșire a senzorului de poziție a arborelui cu came (SMR)
Niciun semnal sau semnal intermitent, ciclu de lucru sau tensiune
1. Conectorul multipini al senzorului de poziție a arborelui cu came este deconectat și contactul este pus.
2. Verificaţi alimentarea cu tensiune la borna cablului de alimentare al senzorului de poziţie a arborelui cu came (SMR).
3. Verificați împământarea bornei firului de împământare a senzorului de poziție a arborelui cu came.
4. Conectați conductorul pozitiv al voltmetrului la borna firului de semnal.
5. Contorul trebuie să arate o tensiune de aproximativ 5,0 volți.
Fără tensiune
1. Verificați tensiunea la borna conectorului multi-pini al unității de control electronice.
2. Dacă există tensiune în unitatea de control electronică, verificați conductivitatea firului de semnal.
3. Dacă nu există tensiune în unitatea de control electronică, verificați alimentarea cu tensiune a unității de control electronice și împământarea acesteia. Dacă alimentarea cu tensiune și împământarea sunt în ordine, atunci unitatea electronică de control poate fi defectă.
