Notă importantă: Dacă este nevoie să demontați ambii axi, aceștia trebuie demontați pe rând. Acest lucru împiedică deplasarea angrenajelor diferențialului.
Demontarea arborelui punte spate se face după cum urmează:
- Pentru a demonta arborele osiei este necesar un extractor cu impact.
- Slăbiți piulițele roților și ridicați partea din spate a vehiculului până când roțile se ridică de pe sol.
- Întoarceți roata. Aceasta va expune cele două știfturi de ghidare a roților care susțin și tamburul de frână. Deșurubați acești pini și scoateți tamburul de frână.
- Deconectați cablul frânei de mână de la manetă și folosiți o tijă pentru a scoate învelișul exterior al cablului din apărătoarea frânei.
- Deșurubați conducta de frână din partea din spate a scutului de frână.
- Scoateți cele 4 șuruburi prezentate în Figura 166. Acestea fixează scutul de frână pe puntea spate. Capetele șuruburilor au hexagoane interne.

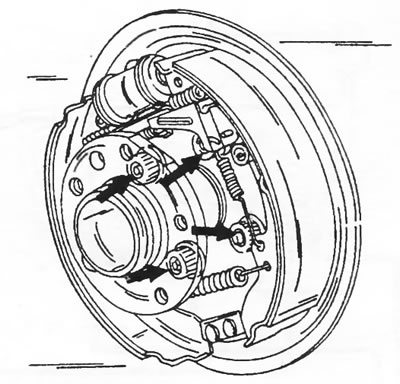

Figura 166. Scutul de frână este atașat la conducta punții spate cu patru șuruburi.
- Plasați un extractor cu impact pe flanșa axei și folosiți-l pentru a scoate arborele osiei. Dacă mașina este susținută în siguranță pe suporturi, puteți înșuruba roata și scoate arborele osiei trăgând roata.
- Înainte de a instala arborele osiei, aplicați compus de etanșare pe orificiul de primire a rulmentului.
- Împingeți arborele axului în tubul axului până când canelurile se cuplează, apoi strângeți complet.
- Instalați scutul de frână. Strângeți șuruburile la un cuplu de 170 Nm.
- Conectați cablul frânei de mână și conducta de frână.
- Montați tamburul de frână și fixați-l cu două șuruburi.
- Scoateți aerul din sistemul de frânare (vezi secțiunea "Sistem de frânare"), puneți volanul și coborâți mașina. Strângeți șuruburile roții la 180 Nm.
- Verificați nivelul uleiului din cutia de viteze a punții spate și reglați-l dacă este necesar.
12.5.1 Înlocuirea rulmenților arborelui osiei
Vizualizați originalul pe site-ul web: peugeotbook.ru
Deoarece demontarea și montarea rulmenților roților și a inelelor de fixare a rulmenților necesită echipament specializat, se recomandă ca înlocuirea rulmenților să fie efectuată la o stație de service. După aceasta, arborele osiei este instalat fără a fi necesare ajustări.
