Notă: Rulmenții butucului față sunt rulmenți cu role pe două rânduri etanși, prereglați și prelubrifiați. Durata de viață și caracteristicile rulmenților sunt proiectate să reziste pe întreaga durată de viață a vehiculului și, prin urmare, rulmenții nu necesită întreținere sau atenție suplimentară. Nu strângeți niciodată prea tare șurubul axului atunci când încercați să reglați rulmentul.
Notă: Pentru demontarea și asamblarea unității este necesară o presă hidraulică. Dacă lipsește, o menghină mare și bucșe distanțiere pot servi ca înlocuitor adecvat (de exemplu, capete de priză mari). Inelele interioare ale rulmentului sunt instalate pe butuc prin presare. Dacă inelul interior rămâne pe butuc după ce a fost presat din fuzetă, va fi necesar un extractor special pentru a-l scoate. În timpul instalării trebuie utilizat un nou inel de fixare a rulmentului.
1. Demontați ansamblul articulației de direcție așa cum este descris în paragraful 2.
2. Așezați fuzeta pe blocuri de lemn sigure și asigurați-vă că este stabilă. Alternativ, fixați fuzeta într-o menghină. Folosind un cep tubular care se sprijină doar pe capătul interior al butucului, apăsați butucul afară din rulment. Dacă inelul interior al rândului exterior al rulmentului rămâne pe butuc, scoateți-l. folosind un extractor de rulmenți (vezi nota de mai sus).
3. Scoateți inelul de fixare a rulmentului din canelura de pe interiorul fuzetei (figura 3.3).

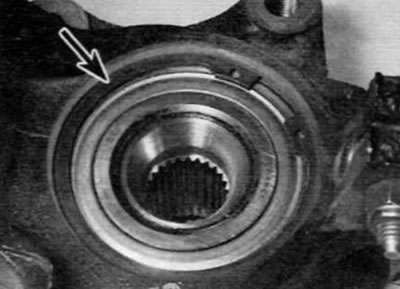

Figura 3.3. Inel de fixare al rulmentului butucului față (marcat cu o săgeată)
Originalul este conținut pe portal Peugeotbook.ru
4. Dacă este necesar, instalați inelul interior înapoi în poziția sa inițială față de separatorul de rulmenți. Așezați fuzeta pe un suport sigur, cu partea interioară în jos. Folosind un cep tubular care se sprijină doar pe calea de rulare interioară, apăsați ansamblul rulmentului în afara fuzetei.
5. Curățați temeinic butucul și fuzeta, îndepărtând toate urmele de murdărie și grăsime și șlefuind orice zone rugoase sau bavuri care ar putea interfera cu asamblarea. Verificați ambele elemente pentru a depista fisuri sau alte semne de uzură sau deteriorare și înlocuiți-le dacă este necesar. Înlocuiți inelul de siguranță indiferent de starea sa aparentă.
6. În timpul asamblării, pentru a facilita instalarea rulmentului, aplicați un strat subțire de ulei pe inelul exterior al rulmentului și pe suprafața orificiului de montare din fuzetă.
7. Poziționați fuzeta pe un suport sigur și instalați rulmentul în fuzetă. Apăsați rulmentul complet în poziție. Nu permiteți ca rulmentul să se înclineze în timpul instalării. Folosiți o dornă tubulară care se sprijină doar pe inelul exterior al rulmentului. Vă rugăm să rețineți că la modelele începând cu septembrie 2002, echipate cu ABS, există o roată reluctor situată pe marginea interioară a rulmentului, care este o parte integrantă a acestuia. La instalarea rulmentului, asigurați-vă că această margine este în interior, lângă senzorul de viteză a roții pentru sistemul ABS (figura 3.7). Aveți grijă să nu deteriorați roata de impulsuri și nu o amplasați lângă o sursă de câmp magnetic. Asigurați-vă că roata de impulsuri este curată.

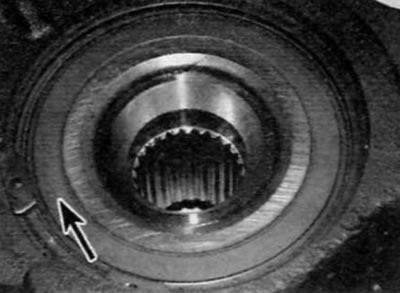

Figura 3.7. La modelele ulterioare, aveți grijă să nu deteriorați etanșarea rulmentului (marcat cu o săgeată); are o roată de impulsuri încorporată a senzorului de viteză a roții
8. După ce rulmentul este poziționat corect, fixați-l cu un nou inel de siguranță. care ar trebui introdusă corect în canelura din fuzetă. Notă: La modelele produse începând cu septembrie 2002 și echipate cu ABS, aliniați spațiul dintre capetele inelului de siguranță cu spațiul pentru senzorul de roată ABS.
9. Poziționați butucul roții pe un suport sigur cu marginea exterioară în jos și așezați calea de rulment interioară a rulmentului fuzetei pe capătul butucului. Apăsați rulmentul pe butuc folosind un dorn tubular care se sprijină doar pe calea de rulare interioară a rulmentului butucului, până când calea de rulare se sprijină pe flanșa butucului. Asigurați-vă că butucul se rotește liber și ștergeți excesul de ulei sau grăsime.
10. Instalați ansamblul articulației de direcție așa cum este descris în paragraful 2.
