Demontarea
1. Scoateți ansamblul filtrului de aer așa cum este descris în paragraful 2.
2. Deconectați cablul accelerației de la cama clapetei de accelerație (dacă este cazul).
3. Marcați poziția de instalare a conectorilor electrici pe corpul clapetei de accelerație, apoi deconectați-i apăsând pe clemele corespunzătoare (figura 12.3).

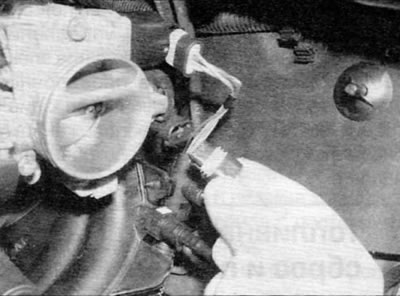

Figura 12.3. Deconectați conectorii electrici de la toate componentele corpului clapetei de accelerație (modelul de 1,4L prezentat)
4. Scoateți șuruburile și corpul clapetei de accelerație de la galeria de admisie (figura 12.4, a, b). Scoateți inelul O din distribuitor și aruncați-l; la instalare, ar trebui să folosiți unul nou.

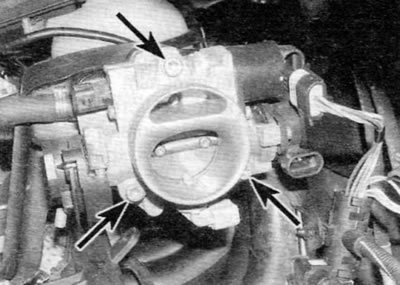

Figura 12.4, a. Scoateți cele trei șuruburi (marcat cu săgeți)...

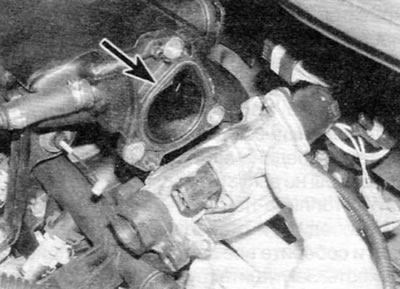

Figura 12.4, b....apoi scoateți corpul clapetei de accelerație din galeria de admisie și scoateți inelul O (modelul de 1,4L prezentat)
Instalare
5. Instalarea se efectuează în ordine inversă demontării, ținând cont de următoarele aspecte:
a) Instalați un nou inel O pe galeria de admisie, apoi instalați corpul clapetei de accelerație și strângeți bine șuruburile (figura 12.5).

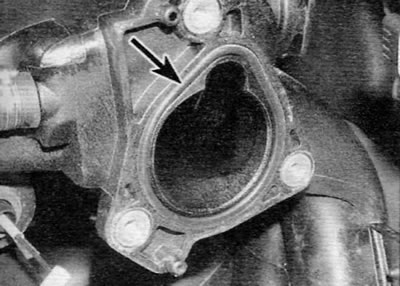

Figura 12.5. La instalare, instalați corect noul inel de etanșare pe distribuitor (modelul de 1,4L prezentat)
b) Traseați corect cablajul electric și conectați în siguranță conectorii electrici.
c) În final, reglați cablul de accelerație (dacă este cazul), așa cum este descris în paragraful 3.
