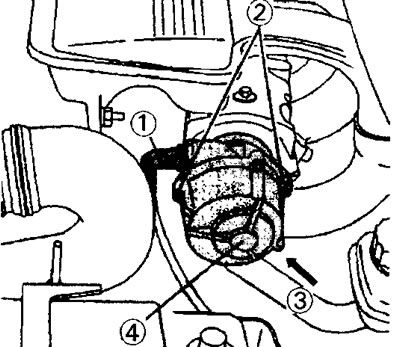

10.0 Umiejscowienie pompy próżniowej w komorze silnika.
1 - wąż niskiego ciśnienia
2 - śruby mocujące pompę
3 - nakrętki mocujące pompę
4 - pompa próżniowa
Pompę próżniową montuje się w kolejności odwrotnej do demontażu.
1. Oczyść powierzchnię pompy i jej mocowanie do silnika. Mocowanie pompy do silnika jest uszczelnione dwoma pierścieniami (patrz ilustracja). O-ringi należy wymienić na nowe. Śruby i nakrętki pompy próżniowej dokręca się momentem 25 Nm.

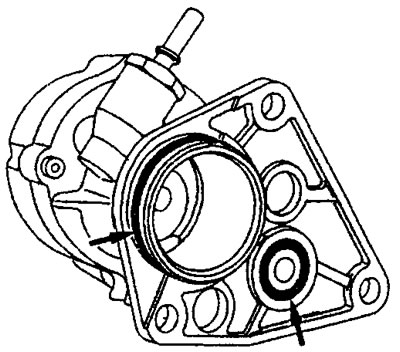

10.1 Mocowanie pompy próżniowej do silnika jest uszczelnione dwoma pierścieniami (patrz strzałki)
