Uwaga: Zaleca się, aby czynności związane ze zdejmowaniem i zakładaniem zderzaka wykonywały dwie osoby.
Modele wyprodukowane przed wrześniem 2002 r.
Wyjmowanie
1. Zaciągnij całkowicie hamulec postojowy. Podnieś przód pojazdu i podeprzyj go bezpiecznie (patrz "Podnoszenie i montaż samochodu na podporach"). Aby ułatwić dostęp do elementów mocujących zderzak, zdejmij oba przednie koła.
2. Zdejmij osłonę chłodnicy zgodnie z opisem w akapit 25.
3. Zdejmij przednią część nadkola z każdej strony, jak opisano w akapit 23.
4. Odkręć dwie śruby mocujące dolną przednią część zderzaka do platformy mocującej chłodnicę (rysunek 6.4).

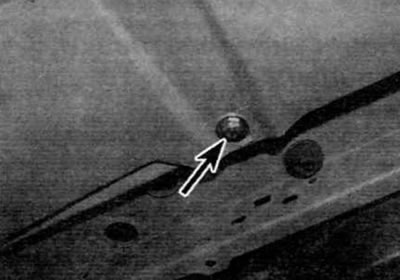

Rysunek 6.4. Wyjmij śruby (jeden z nich jest oznaczony strzałką) mocowanie dolnej przedniej części zderzaka do platformy mocującej chłodnicę (wczesne modele)
5. Pracując pod nadkolami po obu stronach, odkręć śrubę mocującą tylną krawędź zderzaka do przedniego błotnika (rysunek 6.5). Podobnie odkręć dwie śruby mocujące zderzak do wspornika i wewnętrznego panelu błotnika.

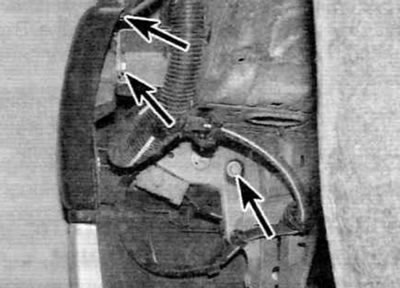

Rysunek 6.5. Elementy mocujące zderzak przedni pod nadkolem (oznaczone strzałkami) (wczesne modele)
6. Z pomocą drugiej osoby ostrożnie pociągnij zderzak do przodu i wyjmij go z samochodu (rysunek 6.6).

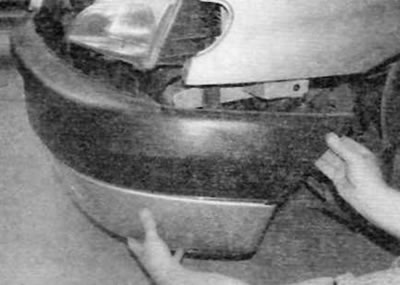

Rysunek 6.6. Delikatnie pociągnij zderzak do przodu i wyjmij go z pojazdu (wczesne modele)
Instalacja
7. Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Modele wyprodukowane po wrześniu 2002 r.
Wyjmowanie
8. Zaciągnij całkowicie hamulec postojowy. Podnieś przód pojazdu i podeprzyj go bezpiecznie (patrz "Podnoszenie i montaż samochodu na podporach"). Aby ułatwić dostęp do elementów mocujących zderzak, zdejmij oba przednie koła.
9. Zdejmij osłonę chłodnicy zgodnie z opisem w akapit 25.
10. Odkręć trzy śruby mocujące dolną przednią część zderzaka do platformy podtrzymującej chłodnicę (rysunek 6.10).

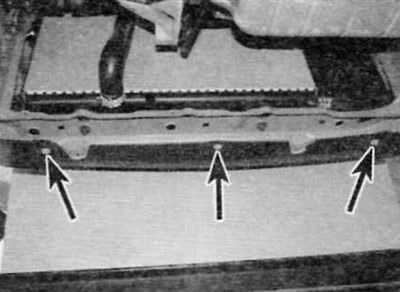

Rysunek 6.10. Wyjmij śruby (oznaczone strzałkami) mocowanie zderzaka do platformy mocującej chłodnicę (późne modele)
11. Odkręć trzy śruby mocujące górną przednią krawędź zderzaka do wspornika zderzaka (rysunek 6.11).

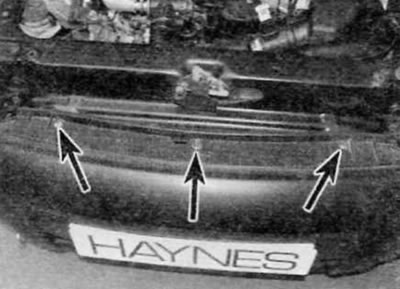

Rysunek 6.11. Wyjmij śruby (oznaczone strzałkami) mocowanie górnej przedniej krawędzi zderzaka do wspornika zderzaka (późne modele)
12. Zdejmij przednią część nadkola z każdej strony, jak opisano w akapit 23.
13. Odkręć śrubę mocującą tylną krawędź zderzaka do przedniego błotnika po każdej stronie (rysunek 6.13).

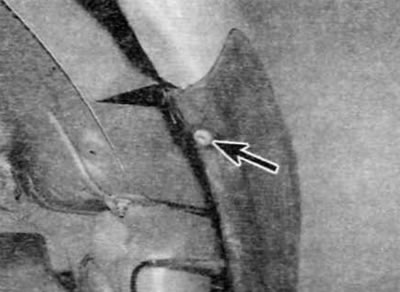

Rysunek 6.13. Wyjmij śrubę (oznaczone strzałką) mocowanie tylnej krawędzi zderzaka do przedniego błotnika (późne modele)
14. W modelach wyposażonych w światła przeciwmgielne odłącz złącza elektryczne świateł przeciwmgielnych i odłącz przewody od zacisków na zderzaku.
15. Pracując po jednej stronie na raz, sięgnij pod nadkole i zwolnij zatrzask mocujący górną tylną część zderzaka do przedniego błotnika. Aby to zrobić, włóż śrubokręt przez kwadratowy otwór w błotniku i naciśnij zatrzask, jednocześnie przesuwając tylną część zderzaka na zewnątrz (rysunek 6.15).

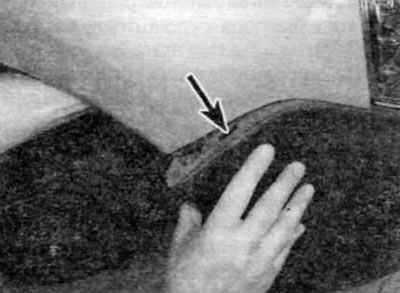

Rysunek 6.15. Aby zdjąć zderzak, włóż śrubokręt przez kwadratowy otwór (oznaczone strzałką) i naciśnij wewnętrzną zasuwkę w skrzydle (późne modele)
16. Po zwolnieniu zatrzasku mocno pociągnij zderzak na zewnątrz i do przodu, aby zwolnić ostatni zacisk (rysunek 6.16).

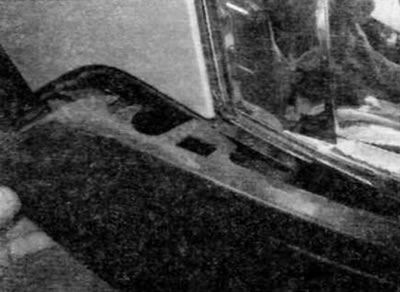

Rysunek 6.16. Aby zwolnić ostatnią blokadę, należy mocno pociągnąć zderzak na zewnątrz i do przodu (późne modele)
17. W podobny sposób uwolnij drugą stronę zderzaka, a następnie z pomocą drugiej osoby ostrożnie pociągnij zderzak do przodu i wyjmij go z samochodu.
18. Aby zdjąć wspornik zderzaka, odkręć dwie śruby po każdej stronie i zdejmij wspornik.
Instalacja
19. Montaż wykonuje się w odwrotnej kolejności niż demontaż. Zakładając zderzak z powrotem na miejsce, upewnij się, że zatrzaski po obu stronach są prawidłowo zamocowane do przednich błotników.
