Wyjmowanie
1. W silniku 1,9 l (D9B) zdejmij obudowę rozdzielacza powietrza zgodnie z opisem w rozdział 4B.
2. Odłączyć przewód wentylacyjny od przedniej części pokrywy głowicy cylindra i w razie potrzeby zdemontować kanał dolotowy powietrza z kolektora dolotowego.
3. Odkręć śrubę i zdejmij wspornik przewodu paliwowego z prawego końca pokrywy głowicy cylindra (rysunek 4.3).

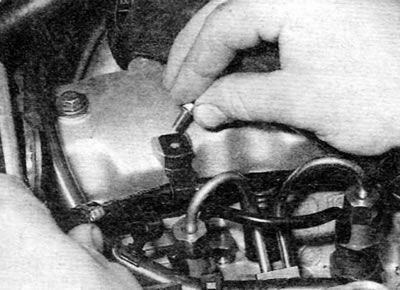

Rysunek 4.3. Demontaż wspornika przewodu paliwowego z pokrywy głowicy cylindra
4. Zaznacz położenie wszystkich wsporników zamocowanych trzema śrubami mocującymi pokrywę głowicy cylindra, a następnie je odkręć. Zdejmij metalowe i filcowe podkładki znajdujące się pod każdą śrubą (rysunek 4.4).

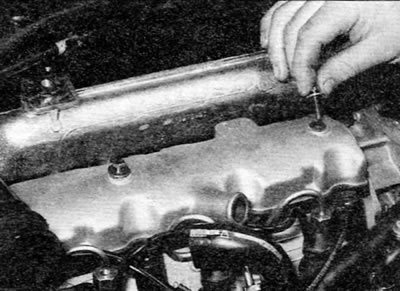

Rysunek 4.4. Odkręć śruby i zdejmij je wraz z podkładkami...
5. Ostrożnie odsuń wszystkie węże od pokrywy głowicy cylindra.
6. Zdejmij pokrywę i uszczelkę gumową (rysunek 4.6). Sprawdź, czy uszczelka nie nosi śladów uszkodzenia lub zużycia; w razie konieczności wymień ją.

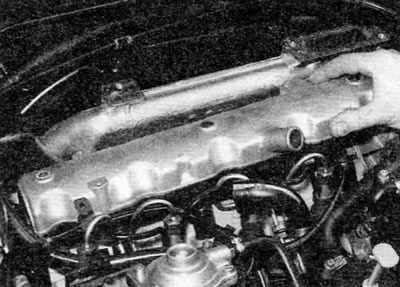

Rysunek 4.6. ...i zdejmij pokrywę głowicy cylindra
Instalacja
7. Montaż wykonuje się w odwrotnej kolejności do demontażu, biorąc pod uwagę następujące punkty:
- a) Zamontuj wszystkie wsporniki zgodnie z oryginalną pozycją zaznaczoną przed demontażem.
- b) W razie potrzeby zamontuj obudowę rozdzielacza powietrza zgodnie z opisem w rozdział 4B.
