Informacje ogólne
1. Wielofunkcyjny układ elektroniczny BSI (skrót od terminu "Built-in Systems Interface" dosłownie tłumaczone jako "Interfejs Systemów Wbudowanych") to elektroniczna jednostka sterująca, która zarządza wieloma funkcjami, które normalnie są kontrolowane przez oddzielne jednostki sterujące i przekaźniki (więcej informacji można znaleźć w akapit 1). Moduł BSI znajduje się po lewej stronie panelu przedniego, bezpośrednio pod skrzynką bezpieczników. Jednostka BSI steruje następującymi funkcjami (nie wszystkie funkcje są dostępne we wszystkich modelach):
- a) kierunkowskazy/światła awaryjne;
- b) Silniki wycieraczek szyby przedniej/klapy tylnej;
- c) element grzewczy tylnej szyby;
- d) immobilizer;
- d) system alarmowy antykradzieżowy;
- e) sygnał dźwiękowy informujący o włączonych światłach/znajdowaniu się kluczyka w stacyjce;
- g) centralny zamek/podwójny zamek, w tym odbiornik zdalnego sterowania do centralnego zamka;
- c) wskaźnik ostrzegawczy otwartych drzwi;
- i) wyłącznik czasowy opóźnienia wyłączenia oświetlenia wewnętrznego.
2. Jeżeli któraś z powyższych funkcji nie działa prawidłowo, należy w pierwszej kolejności sprawdzić stan bezpieczników. Jeżeli to nie rozwiąże problemu, oddaj pojazd do sprawdzenia dealerowi Peugeot/Citroen.
Wyjmowanie
3. Odłącz przewód uziemiający od akumulatora (patrz "Odłączanie akumulatora").
4. Zdejmij dolną część przedniego panelu po stronie kierowcy (obróć elementy mocujące o 90° i zdejmij panel).
5. W starszych modelach wyjmij śrubę (jeśli dotyczy), zwolnij zacisk i obróć jednostkę E3SI w dół, aby odłączyć ją od podstawy skrzynki bezpieczników (rysunek 22.5).

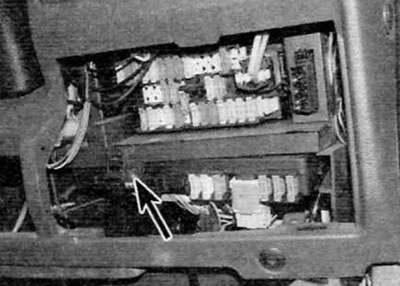

Rysunek 22.5. W starszych modelach wyjmij śrubę (oznaczone strzałką), następnie zwolnij zacisk i obróć jednostkę BSI w dół
6. W nowszych modelach obróć dwie białe plastikowe zakładki o 90 stopni w kierunku przeciwnym do ruchu wskazówek zegara i ostrożnie wyciągnij skrzynkę bezpieczników. Opuść tylną krawędź bloku, następnie podnieś przednią krawędź i wysuń blok.
7. We wszystkich modelach odłącz wszystkie złącza elektryczne od jednostki E3SI, ale najpierw zaznacz ich miejsce instalacji i zwolnij zaciski. Następnie wyjmij jednostkę BSI z pojazdu. Należy pamiętać, że różne złącza elektryczne mogą mieć różne konstrukcje blokad. Poświęć chwilę na dokładne zapoznanie się z konstrukcją każdego konkretnego złącza, aby móc je odłączyć bez użycia nadmiernej siły, gdyż mechanizm blokujący może ulec uszkodzeniu dość łatwo.
Instalacja
8. Montaż wykonuje się w odwrotnej kolejności niż demontaż. Podłącz dokładnie wszystkie złącza elektryczne. Należy pamiętać, że kolory złączy elektrycznych podane są obok gniazd złączy na jednostce BSI.
