Wycofanie
6. Wykonaj kroki 1 i 2, jeśli jeszcze tego nie zrobiłeś.
7. Odłącz przewód «szerokie rzesze» z baterii (cm. «Odłączanie akumulatora»).
8. Poluzuj górne i dolne nakrętki/śruby (cokolwiek ma zastosowanie) mocowanie generatora i śruba mocująca płyty regulacyjnej.
9. W razie potrzeby obróć śrubę regulacyjną, aby zmniejszyć napięcie paska napędowego, a następnie zdejmij pasek z kół pasowych (Ryż. 12.9).

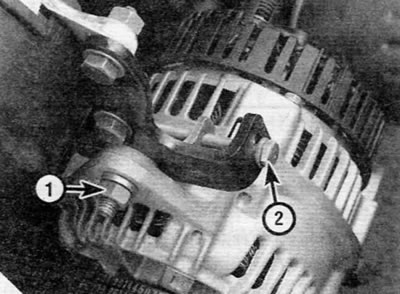

Ryż. 12.9. Nakrętka górnego mocowania generatora (1) i śrubę regulacyjną (2) (Silniki serii XOD)
Notatka. Jeśli pasek ma być ponownie użyty, przed zdjęciem paska zaznacz na nim kierunek obrotu. Zapewni to prawidłowe zamontowanie paska.
Instalacja
10. Podczas wymiany paska upewnij się, że nowy pasek jest odpowiedniego typu, a jeśli zakładany jest zdejmowany pasek, postępuj zgodnie ze znakami wykonanymi podczas zdejmowania, aby założyć go prawidłowo. Nasuń pasek na koła pasowe i użyj śruby regulacyjnej, aby zlikwidować luz paska.
11. Napnij pasek napędowy w sposób opisany w poniższych paragrafach.
Rozciąganie
Rada Właściwe naprężenie paska napędowego zapewnia jego niezawodną pracę przez cały okres eksploatacji oraz zwisanie, ślizganie się i piszczenie. Uważaj na przekroczenie wymaganego napięcia, gdyż może to przyczynić się do zwiększonego zużycia łożysk generatora.
12. Wykonaj kroki 1 i 2, jeśli jeszcze tego nie zrobiłeś.
13. Pasek powinien być napięty tak, aby przy mocnym naciskaniu kciukiem na środku najdłuższego odcinka między kołami pasowymi było około 5,0 mm ugięcia (patrz uwaga na początku tego akapitu).
14. Aby dokonać regulacji, obróć śrubę regulacyjną na tyle, aby uzyskać prawidłowe napięcie. Należy to zrobić w pozycji, w której śruby mocujące przytrzymują alternator, ale nadal pozwalają na niewielki ruch.
15. Obrócić wałem korbowym o dwa obroty, ponownie sprawdzić napięcie, a następnie dokręcić obie śruby/nakrętki mocujące generator. W razie potrzeby dokręć również śrubę drążka regulacyjnego do odpowiedniego wspornika.
16. Podłącz przewód «szerokie rzesze» do akumulatora.
17. Zamocuj przewody płynu chłodzącego w ich pierwotnym położeniu (gdzie jest to konieczne) i zamontować blokadę nadkola. Zamontuj koło i opuść samochód.
